WAVETM 生物反應器中的 Cytodex™ 微載體細胞培養工藝



    WAVE  Bioreactor 系統多用于懸浮細胞的培養。然而，用于細胞治療和疫苗生產的多種細胞為貼壁依賴型的，需要一個可貼附的生長表面。在本研究中，Cytodex 微載體被應用在 CellbagTM 生物反應器中以擴增 Madine-Darby Canine Kidney (MDCK)和 Vero細胞。為了優化細胞貼附，測試了兩種細胞株的不同搖動混合條件。我們發現培養基成分對細胞貼附有顯著的影響；例如在低血清培養基中的 MDCK 和 Vero細胞，用間歇式和連續搖動混合都可以使細胞貼附到微載體上。然而，在無血清條件下，Vero細胞在間歇式搖動混合下可以獲得高貼壁率。生長在 WAVE  Bioreactor系統中的MDCK細胞可以被放大到2 L和10 L工作體積。 細胞達到最大密度為3×106細胞/ml。Vero 細胞在 2  L 工作體積下的Cytodex 1和Cytodex 3微載體上培養，無血清條件下達到 1.4×106細胞/ml 最大密度。用轉瓶同樣條件可以獲得相同密度的Vero細胞，WAVE中細胞生長速度更快。



    數據顯示 WAVE  Bioreactor 系統是成功用于 MDCK 和 Vero 細胞微載體培養的通用平臺，可以方便的進行規模放大，是對傳統攪拌罐生物反應器或轉瓶的一種快速和方便的替代系統。



    介紹

    與滾瓶  (Roller Bottle)中的細胞培養不同，貼壁細胞在微載體上的培養使它相對容易進行生產工藝的規模放大。此外，微載體使細胞能夠在生物反應器中擴增，與多個小T型瓶等塑料培養容器相比，生物反應器可以提供更好的工藝參數自動控制，降低勞動強度的同時減少污染的危險。一次性生物反應器的使用減少了投資成本、提高靈活性（簡化批次間的輪換準備等操作） ，消除了生產容器清洗驗證的需要。



    WAVE  Bioreactor 系統是設計用于人、動物、植物和昆蟲細胞培養的一次性發酵設備， 并可以用于細菌和真菌的培養。 WAVE Bioreactor系統不需要清洗或滅菌， 這減少了生物制藥生產中工藝驗證的需要。盡管WAVE  Bioreactor 系統多用于懸浮細胞的培養，本文的研究表明WAVE反應器也適合微載體上貼壁細胞的培養。

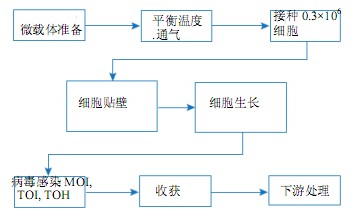

    本文描述了 MDCK 和 Vero 細胞在 WAVE Bioreactor 系統中 Cytodex 微載體上的培養。我們對微載體培養所必需的參數如最佳搖動混合條件和工作體積范圍、細胞貼附效率、最大細胞密度以及從 2  L工作體積放大到10 L的可行性進行了深入研究。使用細胞特異性的參數如貼附、生長速率和最大細胞密度等，對 WAVE  Bioreactor系統和轉瓶培養進行了比較和評價。WAVE  Bioreactor 系統中貼壁細胞培養的一般操作程序如圖1所示。



    細胞株，培養基和儲存液  MDCK細胞來自ECACC (Nr. 84121903)。細胞培養在含有 2%  FBS  (CH30160.03, HyClone)的 UltraMDCK  (12-749Q,  Lonza)培養基中。細胞在T型瓶和細胞工廠中的常規培養和微載體培養中的接種過程中，MDCK 細 胞 先 用 PBS-EDTA  (E8008, Sigma  Aldrich)洗滌，然后用 accutase 酶(L11007, PAA Laboratories)進行消化。



    Vero細胞來自ATCC (Nr. CCL 81)。使用DMEM/Ham’s 為基礎的無血清培養基進行培養。使用含0.2% Pluronic F68 (Sigma Aldrich)的培養基在WAVE  Bioreactor 系統中進行細胞括增。在T型瓶和細胞工廠的常規培養中使用胰蛋白酶（Gibco BRL）消化細胞。源于大豆(1 mg/ml in PBS)的胰蛋白酶抑制劑STI (Sigma Aldrich)和EDTA用于胰蛋白酶消化的終止。Vero細胞在接種到微載體之前用0.02% EDTA 消化。然后補加培養基。



    培養容器  在常規培養中，MDCK細胞生長在T 型瓶和多層細胞工廠（Corning Life Sciences，Sigma Aldrich）中用于接種準備。

    在常規培養中Vero 細胞生長在T型瓶和多層細胞工廠中，用于接種準備。在125 ml Techne轉瓶(Spinner Flask,  Bibby-Scientific Ltd)中進行細胞培養，工作體積為60 ml。Spinner Flask轉瓶以50 rpm攪拌混合。



    微載體  Cytodex  3微載體被用于MDCK細胞的貼壁培養，Cytodex  1 和 Cytodex  3 被用于Vero細胞的貼壁培養。微載體在硅化國的玻璃容器中進行水化和高壓滅菌。在用不含Ca2+和Mg2+離子的PBS中洗滌3次后，微載體在121℃高壓滅菌15 min，并在 4℃下無菌保存。微載體先用培養基洗滌并在接種前24  h轉移到Cellbag中進行平衡。所使用的Cytodex 1和Cytodex 3 的量為3 g/l。為了防止微載體吸附到玻璃表面，轉移瓶和轉瓶都經過 Sigma  Cote  (Sigma Aldrich)硅化處理。



    用于MDCK和 Vero細胞的生物反應器  WAVE  Bioreactor 系統由一個帶有一次性塑料細胞培養袋的搖動平臺組成，配備CO₂ 氣體混合器 (CO2MIX20) 或WAVEPOD™控制塔用于控制pH、溫度、氧氣和混合。MDCK細胞在Cellbag-10 L和Cellbag-50  L的WAVE  Bioreactor System 20/50中培養。Vero細胞在Cellbag-2 L和Cellbag-10 L的WAVE Bioreactor  System 20/50中培養 。WAVEPOD 控制塔用于pH、溫度、氧氣和混合等參數的監測和反饋控制。



    染色溶液  使用溶解于0.1 M檸檬酸中的0.1%結晶紫細胞裂解緩沖液進行 MDCK和 Vero 細胞的細胞核計數。臺盼藍（0.1%溶解在PBS中）用于測定細胞活率。 對于Vero細胞， 用于細胞固定和微載體培養物顯微鏡觀察的 Hematoxylin 蘇木紫染料溶液  (Carl Roth GmbH)由 0.9 g蘇木紫、0.18 g NaIO₃、15.45 g Al K(SO4)₂ ×12 H₂0、45 g 水合Chloralhydrate (Carl Roth GmbH) 和1 g  一水檸檬酸溶解于1 L的蒸餾水中配制而成。



    細胞培養-MDCK細胞  MDCK細胞按照1:5到1:6每周傳代兩次。對于常規細胞培養和微載體接種，MDCK細胞先用 PBS-EDTA 洗滌，然后通過與Accutase酶在37℃孵育30 min使細胞從微載體上脫落。我們?nèi)〕鲆徊糠置撀涞腗DCK 細胞樣品并用 CEDEX  (Innovatis)測定細胞活率，此結果被用于計算達到目標接種密度所需的細胞數量。使用轉移瓶將懸浮細胞加入到Cellbag中。



    細胞培養-Vero細胞  Vero 細胞按照 1:3 到 1:4 每周傳代兩次。在這種條件下，經過胰蛋白酶消化的微載體接種難度較大，因?yàn)橐让溉菀紫魅跫?xì)胞貼附從而影響細胞在微載體上的鋪展。因此， 細胞用含有0.02 % EDTA的無Ca ²⁺ 和Mg ²⁺的PBS 從細胞工廠表面消化。10 層細胞工廠用 PBS 洗滌，細胞用100 ml EDTA 溶液消化后在37℃孵育 20 min。孵育后，我們加入500 ml的細胞培養基并合并所有細胞層的接種物。我們抽取一部分細胞樣品用細胞血球計數器計數。使用臺盼藍染色（0.1%臺盼藍溶于PBS）測定細胞活率。下一步，我們測定達到特定接種密度所需要的懸浮細胞量，然后轉移瓶中的細胞通過無菌焊接加入到Cellbag中。



    取樣  每天對細胞取樣以確定密度和形態。在取樣前，適當提高反應器的攪拌速率以保證微載體均勻懸浮 （對Cellbag-2 L為16 rpm和12^°，對Cellbag-10 L為18 rpm和5°）。在提高攪拌速率2 min后，從取樣口取出4 ml載體懸液，同時反應器保持連續搖動。然后反應器的攪拌參數被恢復到細胞培養時的工作參數，將樣品轉移到離心管中。先沉降微載體，丟棄上清，將含有 Vero細胞的微載體重懸在1 ml 含有0.1%結晶紫的0.1 M檸檬酸溶液中，然后孵育1.5 h。釋放出的細胞核用血球計數器計數。對于MDCK 細胞，載體重懸在含有0.1%結晶紫的檸檬酸和Triton  X-100溶液中。然后載體懸液被漩渦振蕩30 s，使用 Bürker chamber計數細胞核。



    0.5 ml Vero細胞微載體懸液被轉移到小離心管中。在微載體沉降后，丟棄上清，貼在微載體上的Vero細胞使用0.3 ml蘇木紫溶液固定并染色。微載體在顯微鏡下放大100倍進行觀察，用于顯微拍照。



    微載體培養的最佳工作體積  確定Cellbag-10 L和 Cellbag-50 L的最佳工作體積。培養袋中的推薦工作培養體積為最大推薦體積的40 %（即Cellbag-10 L為2 L，Cellbag-50 L為10 L）。微載體密度為3 g/l Cytodex 3，接種密度為0.3×10⁶細胞/ml。對每種Cellbag和培養體積，分別測試以下?lián)u動條件：10 rpm和5^º、12 rpm和5º、14 rpm和5º和12 rpm and 6^º。



    微載體培養的最佳混合條件  對于工作體積為2 L的 Cellbag-10 L進行最佳混合的研究。在Cellbag-10  L中培養基和微載體在 37℃和 5%二氧化碳通氣下平衡 2  h。按照 0.3×106細胞/ml 的初始密度接種， 并在細胞-微載體貼附階段使用連續的搖動方式。細胞生長 18  h 達到大約0.6×106細胞/ml 的細胞密度后，以階梯方式逐漸提高搖動速度。在 5º、6º 和7º 下分別對初始搖速12 rpm進行測試。 搖速按照階梯方式每小時逐漸提高，直到細胞開始從微載體上脫落。

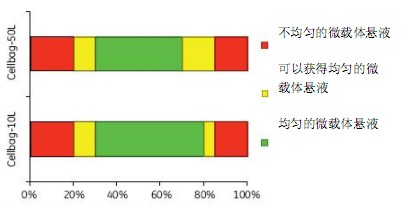

    微載體培養的最佳工作體積和混合速度的確定當我們使用 20%到 80%的Cellbag最大工作體積時，微載體培養可以產生均勻的微載體混合分布（圖 2）。



    在工作體積小于 20%的 Cellbag 最大工作體積時，部分微載體有可能粘在 Cellbag上，而超過80%工作體積可能會產生不均勻的微載體混合。

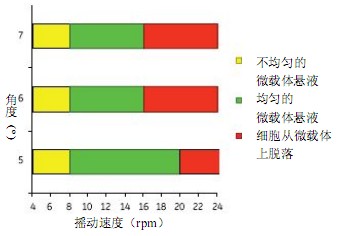

圖 3顯示搖動角度為5º、6º和7º時所獲得的微載體均勻混合。超過8 rpm的搖動速度產生均勻的微載體混合效果。在搖動速度為16 到 20  rpm時MDCK細胞從微載體上脫落。





    研究的目的是為了找到在WAVE Bioreactor System 20/50（細胞培養體積達到 25L）中MDCK細胞貼附到Cytodex  3微載體的最佳條件，在培養前4  h 的貼壁階段，我們比較了3種不同的混合方式：

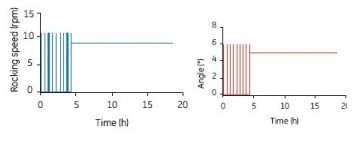

1） 間歇混合：每 30 min 以 12 rpm 和 6º間歇混合2 min（圖4），其他時間停止搖動；4 h 后采用連續搖動(10 rpm和 5º)



2） 半間歇混合：每30分鐘以12 rpm 和6º加速混合2 min，其他時間保持6 rpm 和3.3º的低速連續搖動。4 h后采用連續搖動(10 rpm和5º)

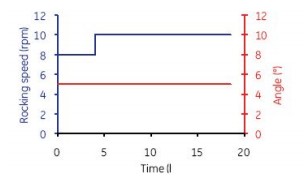

3） 連續搖動混合：搖動速度8 rpm和5º。4 h后采用連續搖動(10 rpm和5º)

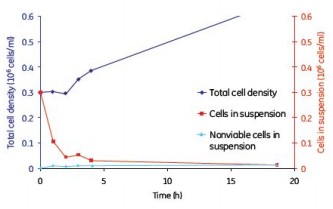

    微載體用量為3 g/l的 Cytodex3，接種細胞密度為0.3×106細胞/ml。培養條件為37℃，pH 7.3，5% CO2，采用光纖溶氧電極監測溶氧水平。培養基含有 2%  FBS。每小時取樣并用結晶紫染色測定總細胞密度，上清中的懸浮細胞和死細胞用臺盼藍染色。MDCK細胞在接種后1 h開始貼附到微載體表面（圖 7A）。培養3 h后，85%的接種細胞貼附（圖7B）。18 h后，細胞在微載體表面鋪展并開始生長（圖7C）。

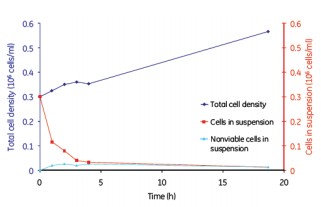

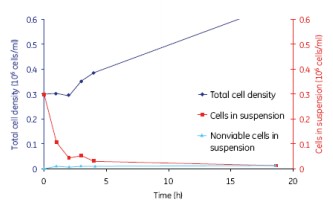

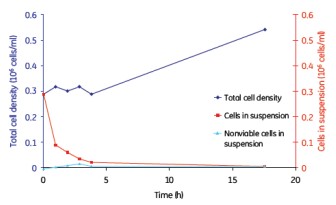

    盡管連續混合能夠使細胞在微載體上產生更均一的分布，但間歇式、半間歇和連續搖動混合步驟之間沒有觀察到細胞貼壁和生長的任何顯著性差別（圖8、9 和10）。在 2% FBS的低血清條件下，不同的混合步驟表現出類似的結果， 且MDCK細胞的貼壁條件具有很好的耐用性。



    Vero細胞貼附微載體

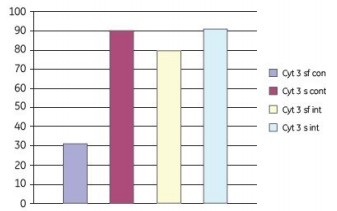

    我們使用不同的搖動方案和培養基組成研究Vero細胞對Cytodex 3 微載體的貼附。在Cellbag-2L中以600 ml的工作體積進行細胞培養。連續搖動參數被設置為12 rpm和5.5º；以16 rpm和5º間歇搖動2 min；然后設置為0 rpm和0º停止搖動18 min。在6 h 后，上述所有的搖動方式都轉為12 rpm和18º的連續搖動模式。圖11顯示在含血清條件下，連續或間歇搖動混合期間可獲得大約90%的細胞貼附。在無血清條件下，間歇式混合方式獲得80%貼附，而連續混合獲得30%貼附。



    MDCK細胞的生長和放大（2% FBS）



    為了研究在 Cellbag 生物反應器中 MDCK細胞擴增的可放大性，在兩種不同大小的袋子之間比較最大細胞密度和細胞生長速率 Cellbag-10 L和 Cellbag-50 L。 袋子的工作培養體積采用最大工作體積的40%（即Cellbag-10 L中為2 L，  Cellbag-50 L中為10 L）。



    微載體用量為3 g/l的 Cytodex3， 接種細胞密度為0.3×106細胞/ml。MDCK細胞采用搖動速度8 rpm和 5º角度混合。細胞培養期間，在保持角度不變的條件下將搖動速度以階梯方式逐漸從 8  rpm 提高到 14 rpm。培養溫度 37℃，pH  7.4，并監測溶氧水平，細胞培養基中含有2% FBS。



    經過最初的延滯期后，細胞終密度達到3×106細胞/ml，和在轉瓶(Spinner Flask)中所獲得的最大細胞密度類似。 2L和 10L培養體積的細胞生長狀況類似，因此顯示出良好的可放大性（圖12）。



    Vero細胞在Cytodex 1和Cytodex 3微載體上無血清培養條件下的生長



    接種量為4×105細胞/ml 的Vero細胞在含有2 L無血清培養基的Cellbag-10 L中的分別進行Cytodex 1和 Cytodex 3培養。細胞經過間歇搖動混合6 h (16 rpm和4.5º下2 min, 然后0 rpm和 0º 停止搖動18 min)。圖13A顯示Vero細胞在Cytodex 3上培養6 h 后完全鋪展，但是在Cytodex 1上細胞沒有鋪展開來（圖 13 B）。為了提高Vero細胞在 Cytodex 1上的鋪展，培養物停止搖動2 h，改進了細胞在Cytodex 1上鋪展?fàn)顩r（圖13 C）。之后，在 37℃下兩種培養物都采用連續搖動的方式繼續培養（11 rpm和4.5º）。





    Vero細胞也可以在轉瓶中進行微載體培養。如圖 14 所示，在無血清條件下，WAVE 和轉瓶這兩種培養系統中可以獲得基本相同的最大細胞密度。相比 Cytodex3，Cytodex  1 具有更大的表面積，因而得到更高的細胞密度。Vero細胞在WAVE  Bioreactor系統中培養過程中，接種 4天后細胞達到匯合。我們觀察到細胞在這兩種微載體上生長迅速，無延滯期（圖14）；相比轉瓶而言，WAVE 反應器中細胞生長速度更快。



    透明的 Cytodex 微載體可以不經染色直接鏡檢，使用臺盼藍染色可以快速觀察細胞是否達到交匯（圖 16）。活細胞完整的細胞膜將會阻斷臺盼藍染料，并阻止微載體被染色。無細胞覆蓋的微載體很容易被染色，因此可以方便的看到細胞層中的缺陷或空洞。





    本研究發現WAVE  Bioreactor系統是一種可以成功用于 Cytodex 微載體培養 MDCK 和 Vero細胞的通用生物反應器。MDCK 和 Vero 細胞具有高的微載體貼壁率。我們發現 WAVE Bioreactor系統和轉瓶對于MDCK和Vero細胞的最大細胞密度是相似的， 但WAVE中具有更快的生長速度。對于微載體培養，建議最佳工作體積為最大Cellbag工作體積的20%到80%。

    MDCK細胞

· 本研究獲得最大細胞密度為3×106細胞/ml，這與使用轉瓶在類似的生長條件下所獲得

的細胞密度相似。

· 我們使用類似的搖動混合條件，成功的將微載體培養從2 L放大到 10 L培養袋。

· 我們優化了對 Vero 細胞的接種貼壁操作程序，成功的在無血清條件下獲得 80%以上

的細胞貼壁率。

· Vero 細胞在無血清培養基中成功的在Cytodex 1 和 3上進行培養，可以獲得均勻的細胞分布，最終細胞在微載體上達到交匯。

· 在無血清條件下，Vero 細胞生長達到最大密度，約為1.4×106細胞/ml，細胞密度與在轉瓶中生長的 Vero 細胞相似，WAVE 具有更快的生長速度。
