凈氣型無管道通風柜的工作原理

產品原理

      凈氣型通風柜無需外接管道，頂部自帶風機和過濾器。打開開關，風機運作使柜內形成負壓，保證化學品不會溢出。主體風向自下而上，使柜內空氣全部經過過濾器過濾，潔凈的空氣從頂部排風口排出。一方面起到凈化柜內揮發出的化學品，另一方面實驗室內空氣進入柜內，同樣也可以?xún)艋瘜?shí)驗室內空氣。安裝調試簡單方便，節能環保，不消耗空調風，凈化實驗室內空氣，保護人員健康。

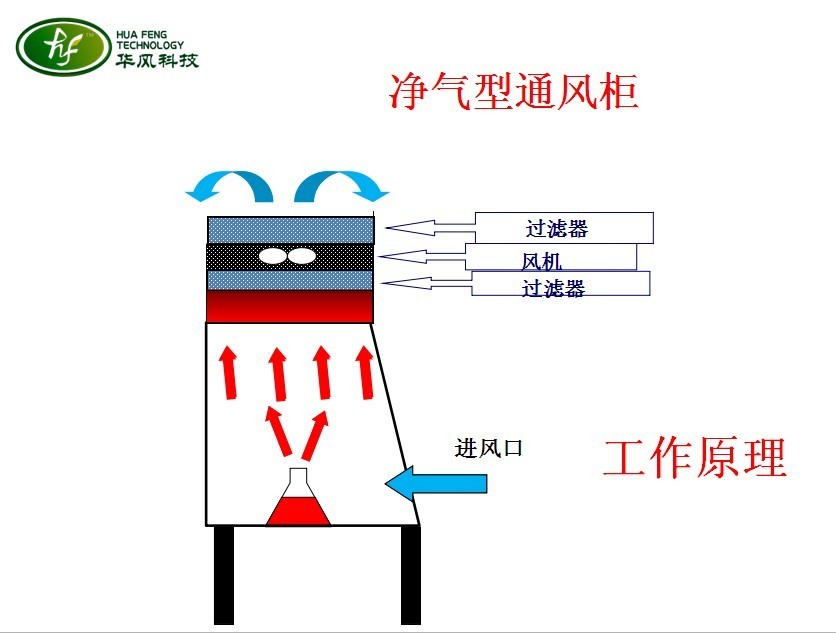

原理圖

技術優勢
1、不污染環境
吸附材料活性炭與輔助材料來源于自然，吸附化學物質后經專業化學垃圾處理公司無害化處理后回歸自然。
2、節能降耗
通過無管通風柜處理后的清潔風重新回歸室內，室內空調風不會被帶到室外，能節約90%以上的空調耗損，
且無管通風柜風機要求相對于有管式功功率小。
3、移動方便
無管通風柜不用外接管道，可隨意移動�？膳溆脻L輪推車。
4、LED燈照明
①強力省電
功率5w相當于25w左右的日光燈，無熱產生，不會影響實驗環境溫度。
②使用壽命長
壽命長達10萬小時以上，不必考慮換燈頭。
③保護視力
LED燈光接近自然光，絕對不閃，綠色環保無污染。
④保護人體
無汞有害氣體，無紫外線，紅外線和熱輻射。
5、電子式面風速探測
在線式顯示面風速，高靈敏度探頭精確測量。
6、柜內溫度顯示
在線式精確顯示柜內溫度。

過濾器的種類

過濾器分為粉塵過濾器和氣體過濾器兩大類。氣體過濾器又可為：通用型過濾器（TY）和有機過濾器(YJ)。通用型過濾器對酸性氣體吸附能力強,同時能吸附有機溶劑，有機過濾器針對有機氣體，酸性氣體次之。

 二、性能參數

三、凈氣型無管道通風柜的使用

可以有效的吸附化學氣體，在使用無管道通風柜時有很多的注意事項。
1、減少對亞克力板的劃痕。
2、沒有實驗操作的時候，通風柜不能放置化學試劑。一定要把試劑存儲在藥品柜里。
3、要隨時注意過濾器是否飽和，如飽和及時聯系廠商進行過濾器更換，否則過濾器一旦飽和而未及時更換，將失去防護的作用。
4、不要在通風柜堆砌雜物，以免造成氣流不均而達不到恰當?shù)拿骘L(fēng)速，造成吸附效率下降。
5、在使用通風柜的時候不要隨便移動通風柜，不要將頭探入通風柜進行實驗。
6、實驗結束后，應保持通風柜繼續運行一段時間，來保證柜內殘留的氣體被過濾器完全吸附。

四、華風產品的控制部分

華風在線檢測系統—專利技術

1， 什么叫在線監測系統
華風公司生產的無管道凈氣型通風柜和藥品柜自帶在線監測系統，能在線監測過濾器出風口TVOC值并顯示在LED屏上，同時監測化學實驗室內TVOC值，并顯示在LED屏上。此系統能讓用戶及時知道自己所使用的凈氣型產品過濾器飽和狀況，以及了解實驗室內空氣質量情況，保證用戶安全，防患未知的危險及隱患。

2， 背景

采用日本進口高靈敏度電化學探頭，結合化學實驗室的復雜情況進行軟件設計，經過無數次的測試，以丙酮為基準物質時，與PID數據一致，誤差小于5%。

 3， 工作原理

A,氣體傳感器的敏感材料是金屬氧化物，最具代表性的是SnO2, 它在空氣中被加熱到一定高的溫度時，氧被吸附在帶一個負電荷的表面，然后晶體表面供與電子被轉移到吸附的氧上，結果在一個空間電荷層留下正電荷。這樣表面勢能形成一個勢壘，從而阻礙電子流動。
B,在傳感器的內部，電流通過SnO2微晶的結合部位（晶粒邊界）。在晶粒邊界，吸附的氧形成一個勢壘阻止載流子自由移動，傳感器的電陰即緣于這種勢壘。還原性氣體出現時，帶有負電荷的氧的表面濃度降低，導致晶粒邊界的勢壘降低。從而降低了傳感器的阻值。

4， TVOC:總揮發性有機物

TVOC : Total  Votatile Organic Compound

指常溫下能揮發成氣體的各種化學有機化合物的統稱，其中主要成分有烷，芳烴，烯，鹵，酯，醛等。刺激眼睛，呼吸系統，傷害人的肝，腎，大腦和神經系統。實驗室TVOC非常復雜，通常包含很多種微量的化學物質以現有的檢測手段不能檢測到。

5， 報警值設定

華風科技在線式監測系統采用雙探頭，一探頭監測實驗室環境，另一探頭監測過濾器飽和。OSHA(美國職業安全健康協會)，ACGIH(美國政府工業衛生學家會議) 規定丙酮的TLV 值300ppm.對于過濾器的飽和點設置，華風科技采用1%TLV ，即3ppm。對于實驗室環境，推薦值為3ppm, 用戶可根據自身的實際情況及要求進行設置。

6，華風產品安全性能

•    華風產品標準配制雙層分子過濾器，過濾器飽和監測探頭安置在二層分子過濾器之間。

•     當在線式監測裝置檢測到過濾器飽和且發出聲光報警后，此時微量的化學氣體將會被第二層過濾器所過濾，所以從產品出風口所出來的氣體是不含化學分子的。

•     當?shù)谝粚舆^(guò)濾器飽和時，華風科技第二層過濾器及可繼續使用，新更換的過濾器可放置于第二層，所以客戶每次只需更換一塊過濾器。

7，校驗

•    華風科技開發了具有自主知識產權的全自動校驗儀器，采用PID為基準校驗儀器，丙酮為校準化學物質，進行點對點校驗，誤差小于5%，重復性良好。

•     對于出售的在線式監測系統，原則上二年校驗一次，由華風技術工程師上門更換需校驗的探頭，并出具校驗報告。

•      有條件客戶也可用丙酮為揮發性氣體，用氣相色譜儀，PID進行比對。

8，監測系統穩定性

•    探頭供應商為全球知名品牌。

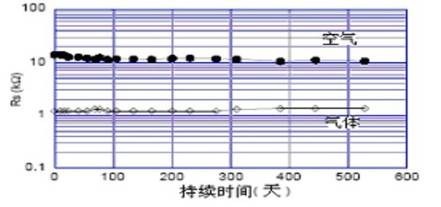

•    下圖為廠商提供的探頭長期穩定性數據。
