層析實驗冷柜使用說明手冊

一、 儀器用途及特點:

層析冷柜是專為生化層析實驗而研制的特殊用途冷柜。本裝置制冷系統設計合理、降溫快、噪音低。溫度控制系統的測溫和控溫均為數字顯示，控溫精度高。設有聲光報警系統，保證樣品安全。

本設備內設施齊全。ZX-CXG型有二層可上下移動的擱板，便于內部?jī)x器的放置。有兩個固定立柱、一個消毒燈、一個照明燈和兩個電源插座。ZX-CXG在不做層析實驗時，可用其替換層析裝置，將層析柜改作冷藏柜。ZX-CXG-800型為單開門層析冷柜，擱板間距可根據需要調節。冷柜兩側各有一個通孔，以滿足實驗中的特殊需要。冷柜下設腳輪，移動方便。

本裝置亦可用于其他需要低溫環境的實驗和物品儲藏。

二、 主要技術性能：

使用溫度：+1℃～+10℃

測溫精度：±0.5℃

控溫靈敏度：0.1℃

內容積： ZX-CXG-250系列：250L 600*500*1200（mm）

         ZX-CXG-800系列：  800L 680*770*1645（mm）

  ZX-CXG-1230系列：1230L 660*1250*1510（mm）

電源要求：交流220V 50Hz 10A

整機功率：ZX-CXG-250系列：185W

          ZX-CXG-800系列：242W

          ZX-CXG-1230系列：320W

三、 溫度控制儀表說明：

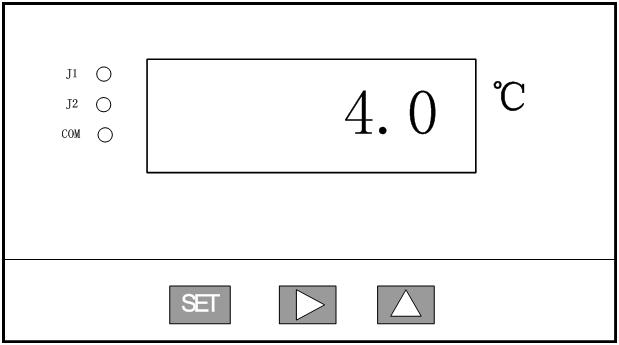

1.溫度顯示控制器面板說明

本系統采用智能儀表，通過它用戶可自行設置儀器工作溫度的上下限。其各個功能鍵說明如下：



2. 按鍵定義：

功能鍵  ：用于確認設置參數。

位選鍵  ：用于改變?cè)O(shè)置位數。

增加鍵  ：用于增加設置參數數值。

3. 面板字符：

J1、J2和COM燈的含義請參看下頁的“溫度及報警設置框圖”。

4.面板顯示屏：工作狀態下顯示箱內溫度；參數設置狀態下顯示參數值或選項。

四、溫度及報警設置方法：

溫度及其他參數設置步驟參照設置框圖。

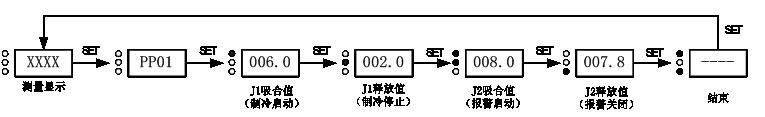

溫度及報警設置框圖

     現設置以下溫度舉例說明：冷柜溫度范圍2~6℃（制冷系統在高于6℃時啟動，低于2℃時停止），箱內溫度超過8℃時報警。設置步驟如下：

1.測量顯示狀態下按SET鍵，按△鍵將顯示值調至“PP01”。

2.按SET鍵進入J1吸合值（制冷系統啟動值）設置，按△鍵將溫度值調至6℃，表示當柜內溫度高于6℃時，制冷系統啟動。

3.按SET鍵進入J1釋放值（制冷系統停止值）設置，按△鍵將溫度值調至2℃，表示當柜內溫度低于2℃時，制冷系統停止運行。

4. 按SET鍵進入J2吸合值（高溫報警值）設置，按△鍵將溫度值調至8℃，表示當柜內溫度高于8℃時，報警系統啟動。

5. 按SET鍵進入J2釋放值（報警停止值）設置，按△鍵將溫度值調至7.8℃，表示當柜內溫度低于7.8℃時，報警系統取消報警。

五、  整機操作使用步驟說明：

操作面板布局

1. 將電源插入獨立的電源插座（220V  50Hz  10A）。

2. 總電源：打開總電源開關，此時數字溫度顯示器顯示柜內溫度。按照上述設置方法設置溫度及報警值。

3. 制冷：按下制冷開關，制冷系統開始工作

4. 照明開關：控制箱內照明燈。

5. 消毒開關：控制柜內紫外消毒燈。

6.防露開關：防止門框四周結露，一般情況下可不使用，當空氣潮濕，門框四周出現結露現象，則打開防露開關，使門框保持干燥。

7. 內電源：為柜內上下兩個電源插座供電，方便實驗時柜內用電。

8. 除霜：如果柜內濕度偏高，可能導致吊頂蒸發器結霜堵塞風道，導致制冷速度下降或喪失制冷功能，此時應關閉制冷，并打開除霜開關，通過電加熱器對蒸發器加溫，達到除霜目的。除霜完畢，關閉此開關，重新開機工作。

9. 報警開關：開機時應先關閉，等冷柜內溫度到達設定溫度范圍（2～6℃）后再打開。否則，由于室溫高于所設的高溫報警上限，開機即處于報警狀態。

10. 聲光報警器：當溫度超出報警范圍時，報警器發光并鳴叫。

11. 關機：其余功能開關關閉后，最后關總電源開關。

六、使用條件及注意事項：

1. 相對濕度：<80%。

2. 環境溫度：<30℃

3. 本裝置應使用獨立電源并妥善接地。

4. 制冷系統兩次啟動間隔應在3分鐘以上，否則可能損害制冷系統

5. 儀器應放置于水平地面上運行。

6. 其周圍應留有至少30cm的空間，保證其通風良好。

7. 使用后如長期不用，應將內膽擦拭干凈，清除實驗時留下的水分和污漬，并拔掉電源。

8. 應避免陽光直接照射到儀器。

9. 使用中如有疑問或儀器發生故障，請致電本公司，由公司專業人員為您提供解答或維修。

技術服務電話：021-51696996

七、裝箱單：

      名稱           規格             數量

      保險管          10A              2個

      普通層板        ZX-CXG-800       2個

      層析柱          ZX-CXG-800       2個

      層析柱固定架    ZX-CXG-800       2個

      電源線          1.5X3X2          1根

      整機            ZX-CXG-800       1臺
