超聲波清洗原理的基本機制
超聲波清洗原理的基本機制
在當前市場經濟的大潮中，超聲波清洗機的應用范圍越來越廣，在人們的正常的工作和生活中正在發揮著越來越重要的作用！各個生產企業對自己的產品的質量要求越來越嚴格，對產品質量要求越來越高，全部的生產廠家為了保證自己生產的產品質量，現在超聲波清洗機就越來越受到人們的重視，很多人工不能清洗的難題，交給超聲波清洗機這個問題就迎刃而解了。
超聲波清洗機的用武之地：例如可用于清洗鐘表零部件、光學眼鏡、顯微鏡鏡片、發動機零部件、曲軸、缸體、缸蓋、曲軸、連桿、減速箱、離合器、精密軸承零件、齒輪、活塞環、刀具、鋸片、珠寶首飾、醫用注射器、醫用藥瓶、鋁蓋、鋁塑蓋、實驗室用玻璃器皿等；還可以用于清洗PCBA板、SMT貼片、半導體晶片、顯象管內的精密零件、陶瓷器元件、硅片、陶瓷晶片、焊絲、等類產品。
超聲波清洗方法的分類：
一個工件的清洗可以分為物理和化學的兩種方法進行清洗，例如可以采用物理力方法進行清洗，比如洗衣服用手來回的搓洗衣服的污垢處，比如用高壓水槍沖洗工件的表面這些都是物理力的清洗。還有化學清洗的方法，比如洗衣粉和衣服的污垢發生相應的化學反應。再有清洗鐵銹的時候用酸處理，這些個都是化學清洗的一種辦法。若是用自來水或凈水為清洗液的超聲波清洗屬物理力的清洗，若在清洗液中添加一些洗滌劑，則屬于組合清洗，對不同的清洗對象選用不同的洗滌劑，更具有明顯的清洗效果。
|
清洗方法 |
剩余殘留物% |
|
壓縮空氣吹清洗 |
86 |
|
浸潤式清洗 |
70 |
|
蒸汽式清洗 |
65 |
|
刷子清洗 |
8 |
|
超聲波清洗 |
0-0.5 |
表1為幾種清洗方法洗凈效果比較。 以上數據均來自權威部門報告！
超聲波清洗的原理之介紹：

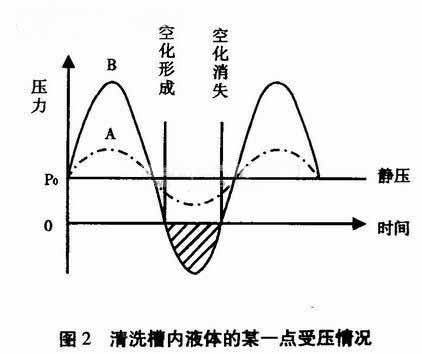

原理解密之一：把清洗溶劑放入超聲波清洗槽內，給槽內作用超聲波。由于超聲波與聲波一樣是一種疏密的振動波，介質的壓力作交替變化。如果對液體中某一確定點進行觀察，這點的壓力如 下圖曲線A所示。
以靜壓（一般一個大氣壓）為中心，產生壓力的增減，若依次增強超聲波的強度，則壓力振幅也隨著增加，像圖2曲線B 所示。通過超聲波發生器將高于20KHz頻率的有震蕩信號進行電功率放大后經超聲波換能器（震頭）的逆壓電效應轉換成高頻機械振動能量，通過清洗介質中的聲輻射，使清洗液分子振動并產生無數微小氣泡。氣泡沿超聲傳播方向在負壓區形成、生長，并在正壓區迅速閉合而產生上千個大氣壓的瞬間高壓而爆破，形成無數微觀高壓沖擊波作用于被清洗工件表面。此即超聲波清洗中的“空化效應”。超聲波清洗機就是基于“空化效應”的基本原理工作的。
原理解密之二：污物剝離的原因：因超聲空化泡破滅時產生強大的沖擊波，污垢層在沖擊波的作用下被剝離下來，即分散及脫落。 因空化現象產生如下圖a所示的氣泡。
由沖擊形成的污垢層與表面之間的間隙和空隙滲透，由于這種小氣泡與聲壓同步膨脹，收縮，產生像剝皮那樣的物理力重復作 用于污垢層，污垢一層層被剝開，如下圖b所示
小氣泡再繼續向前推進，直到污垢層被剝下為止。這就是空化二次效應。
原理解密之三：超聲清洗中清洗液的超聲振動本身對清洗的作用力。
例如：20kHz，2w/cm2的超聲波在清洗液中傳播時，它將引起質點的振動，速度0.16m/s，加速度為2．04X104m／sz，聲壓為1．45X105Pa，這表明清洗物表面的污垢層每秒將遭到2萬次的激烈沖擊。這種高強度高頻度的沖擊，即使再強悍的污垢層，也難以逃脫超聲機械波的猛烈的“攻擊”。
原理解密之四：清洗劑也溶解了污垢，產生乳化分散的化學力。清洗劑能夠與被清洗工件上面的污物發生化學反應，在超聲波的猛烈的攻擊之下，污垢迅速被瓦解掉。超聲清洗的主要原理是超聲空化作用，要獲得良好的清洗效果，合理選擇清洗槽中聲場的聲學參數和清洗液的物理化學性質是十分重要的。
超聲空化如何產生？
既然空化作用是超聲波清洗最主要的作用，那么如何產生空化呢？一般來說，空化不僅由介質特性決定，而且也與聲場有關�？栈�核的高低受到許多因素制約，主要有如下幾個因素：
1 空化閡與工作頻率f有關。頻率越高，空化閾值值越高，產生空化越難。氣泡在聲場的作用下將進行振動，但不一定發生崩潰（破滅），只有當聲波的頻率低于氣泡 的諧振頻率時才可能使氣泡破滅，而當聲波的頻率高于氣泡的諧振頻率時，氣泡只進行復雜的振動，一般不發生氣泡破滅。
2空化閡與介質中氣泡半徑有關，半徑越小，空化閡越高。
3寶化閡與聲波作用時間長短有關，聲波幅射時間越長，空化闡越低。
4空化閡與環境靜壓力有關，靜壓力越大，空化閡越高。
5空化閡與介質的粘滯性有關，粘度大，表面張力大，空化閡高。
6空化閡與液體含氣量有關，含氣量越少，空化閡越高。
7空化閡與清洗液溫度有關，清洗液溫度升高，對空化有利。但清洗液溫度過高時，氣泡中蒸氣壓增大，因在氣泡閉合期增強了緩沖作用而使空化減弱。而溫度還與清洗液的溶解度有關。對于水清洗液較適宜的溫度約為60℃。
超聲聲強選擇的優化原則：
根 據超聲清洗的機理我們可選擇最佳狀態，并得到最佳的清洗效果。還應注意到選擇最佳的聲強。聲強過高會產生大量氣泡，在聲波表面形成一道屏障，使聲波不易輻 射到整個液體空間，因而在遠離聲源的地方，清洗作用減弱。同時過高的聲強，氣泡膨脹過大，以至于在聲波壓縮相內，氣泡來不及閉合。聲強一般選在 1w/cm2-----2w/cm2，對于一些金屬表面氧化膜難于清洗的污垢，則應采用較高的聲強。
超聲波清洗的應用 ：
超聲波清洗設備一般可分為通用和專用兩種機型。
1、 標準超聲波清洗機
超聲波清洗機的結構一般有超聲波發生器和清洗池合為一體或分開布局兩種形式，一般小功率（200W以下）清洗機用一體式結構，而大功率清洗機優先采用分體式結構。超聲波清洗機分體式結構由三個主要部分組成，如下圖所示。
清洗缸：清洗缸是用來盛裝清洗液及被清洗工件的不銹鋼容器，大多數工件可先裝在網狀框架內，再一起放入缸內清洗。 超聲波發生器：超聲清洗機用的超聲波發生器，從使用的元器件種類可以分電子管式的，可控硅式的和晶體管式的。近幾年來已經發展到用大功率“功率模塊”的方 式。其輸出功率從幾十瓦直到幾千瓦，工作頻率從25KHz—120KHz 如下圖所示：
榮匯超聲波發生器特點：
（1）隨著清洗液深度不同，換能器共振頻率和阻抗變化很大。但是實踐表明，槽內放進適量清洗物后，基本上就可以穩定在某一定數值上。
（2）一般來說，由于清洗負載變動較小，可以不要求復雜的頻率自動跟蹤電路。
（3）實用超聲波發生器，大多數采用大功率自激式反饋振蕩器。
超聲波換能器：超聲波清洗機用的換能器主要有以下幾種：
①磁致伸縮換能器 國內用的磁致伸縮換能器大多數是用鎳片疊成的窗口型換能器，將它銀焊在清洗缸底部，然后用導線在窗口上繞一定卷數而成。此種換能器能承受較大功率，且可靠性好，使用壽命長。缺點為效率較壓電換能器低，原材料鎳片價格貴。
②壓電式換能器 目前國內外大多數超聲波清洗機用的是壓電式換能器，結構如下圖。
這種換能器一般有兩片壓電陶瓷晶片組成。一臺清洗機用多個換能器，經粘接劑粘接在清洗缸底部且經并聯聯接組成一臺清洗機的換能器。換能器基元之間距（對于頻率20KHz一般在5—10cm為佳，太大了容易產生彎曲振動，且振動板受到腐蝕，同時輻射面相對減少)。
通用超聲清洗機清洗零件適用性強，已廣泛應用于電子、鐘表、光學、機械、汽車、航空、原子能工業、醫療器械等許多行業。
2 專用超聲波清洗機

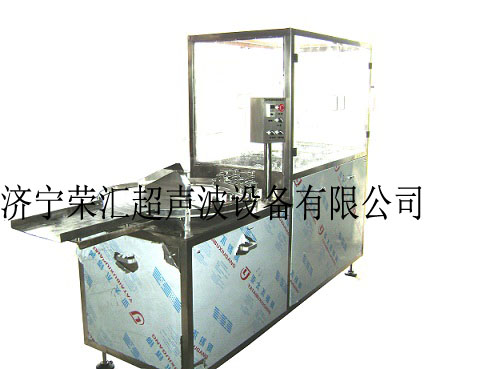

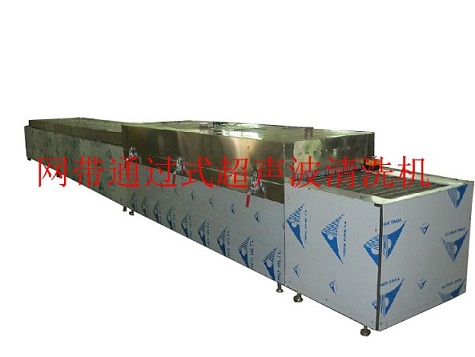

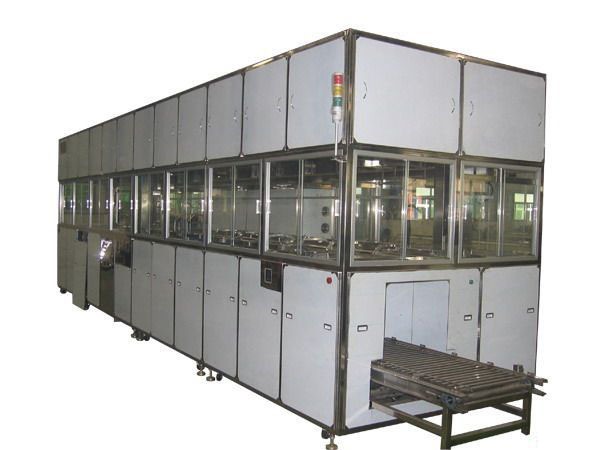

一般安裝在某些特定物件清洗的生產流水線上。 比如RHXP型超聲波洗瓶機、RHXP-K型口服液洗瓶機、全自動超聲波清洗機、半自動超聲波清洗線等專用設備上面如下圖：
濟寧榮匯超聲波設備有限公司是專業生產超聲波清洗設備的專業性公司，在業內已經具有相當豐富的經驗，取得了不菲的業績，如果您想了解超聲波清洗方面的問題請來咨詢和了解我們，必會傾囊相助！
