光通信中準直器的在線“調焦”方法

目前，在光通信市場中，準直器的在線“調焦”方法主要有兩種：

1. 傳統的反射鏡調試方法（借助功率計，反射鏡等）

2. 基于光束分析儀的調試方法（主要有狹縫式和相機式兩種光束分析儀），以及基于相機式光束分析儀的自動化設備。

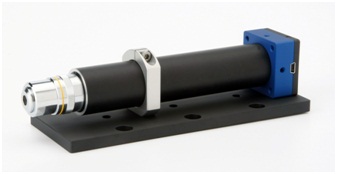

在此我們就不對傳統的反射鏡調試方法原理做大幅介紹，我們主要介紹下CINOGY相機式光束分析儀的在線調焦方法：

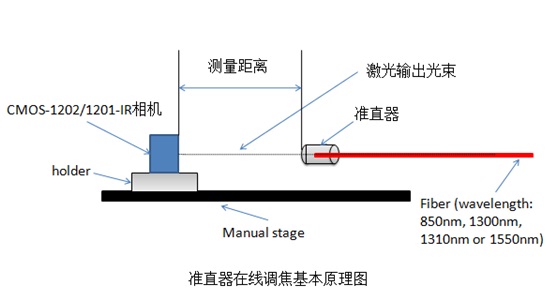

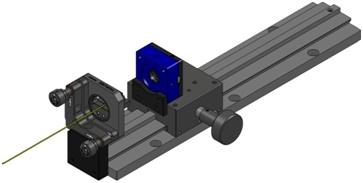

請見下面準直器在線調焦基本原理圖：

在準直器的在線調焦中，用光束分析儀的調試方法，主要是利用光束分析儀的在線測量光斑尺寸（橢圓度）等功能，由于光斑尺寸的大小跟功率沒有關系，所以其測量過程以及操作非常簡單。只需要在相應的測量距離，調節光纖和透鏡之間的距離，使得測量的光斑尺寸大小一樣（比如測量距離60mm，光斑尺寸調到350um），這樣就可以確保損耗最低（小于0.2dB）。

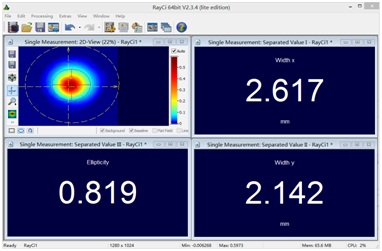

1. 軟件界面簡潔清晰，操作簡單，實時測量光斑尺寸，橢圓度，光束位置等參數

1.節省新員工培訓時間和成本

2.1~2天的時間，大大降低了對新員工的培訓時間和成本。

3.成本低---含稅價格低至2萬人民幣

4.CINOGY相機式光束分析儀含稅價格低至2萬人民幣（CMOS-1202相機），其高性價比是客戶批量使用于產線以及自動化系統的重要原因之一。

5.可以和狹縫式光束分析儀相互替代，并且具有更高的準確度以及響應速度

6.A.支持二次開發---自動化設備集成

B.相機式光束分析儀的分析軟件RayCi支持二次開發，我們可以提供相應的軟件二次開發包（SDK），這樣客戶很容易把光束分析儀用于做系統集成（例如集成到自動化設備）。

400~1350nm + 1470~1605n

）整體解決方案

400~1350nm + 1470~1605nm
