手持光譜儀在無合金牌號快速匹配的應用

在使用手持式XRF分析儀檢測合金樣品時，有時會出現無牌號匹配的情況。在這則XRF用戶指南中，我們將探究出現無合金牌號匹配的原因，說明如何解決這個問題，并分享為合金樣品獲得適當牌號匹配的方法。


手持光譜儀上出現無合金牌號匹配的原因


作為本指南中的示例，我使用VANTA手持光譜儀檢測了一個鎳合金Monel K500樣品。用戶界面上出現了此合金“No grade to compare”(沒有可比較的牌號)信息。為了更好地理解為什么會出現這種情況，讓我們看一下從XRF檢測獲得的化學成分信息，看看從中會有什么發現。




01

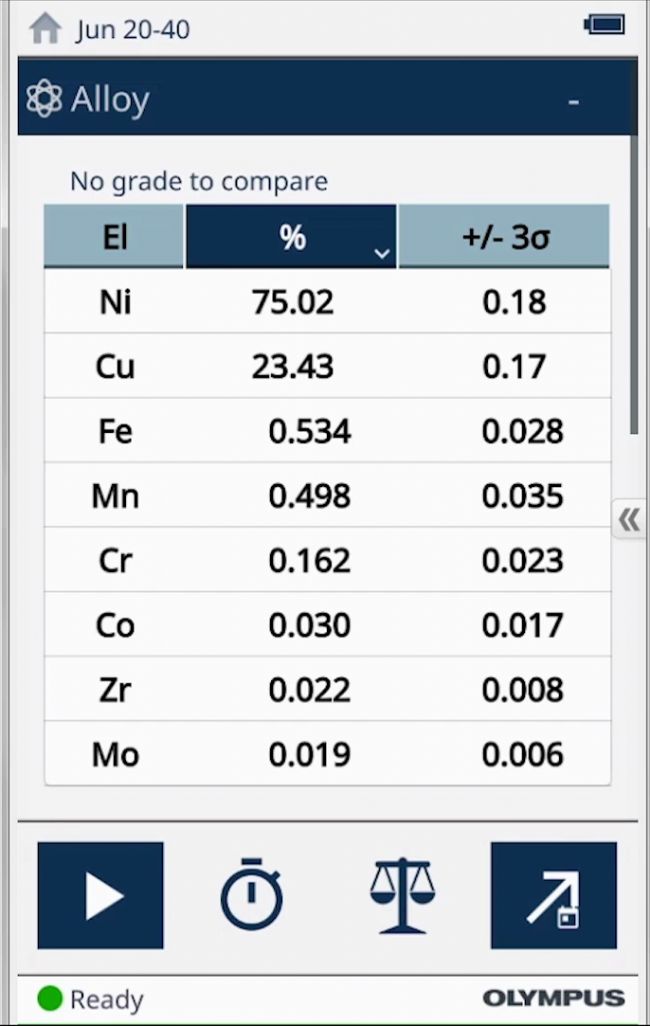

Vanta XRF光譜儀無牌號匹配的結果



我們可以清楚地看到，我們正在檢測的是一種鎳合金，因?yàn)槌煞至斜碇酗@示該樣品有75%的鎳(Ni)。那么為什么不能形成匹配呢?不匹配的最常見原因是污染。在樣品被涂漆、電鍍或涂層時，可能會發生污染情況。然而，看看我們的樣品，污染似乎不是問題。


02

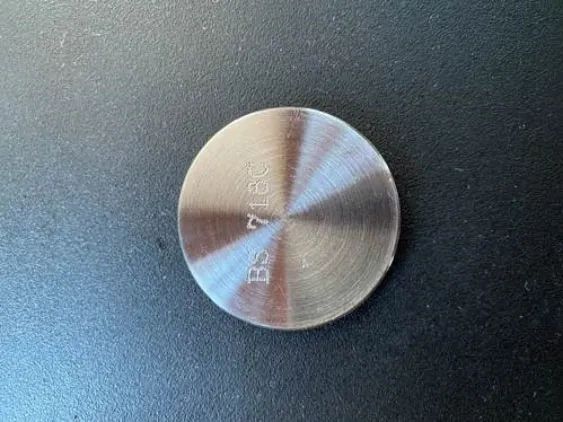

鎳合金Monel K500樣品



盡管不太常見，但當某個合金牌號未被包含在Vanta牌號庫中時，也會出現“No grade to compare”(沒有可比較的牌號)信息。要核實這種情況，請按Vanta手持光譜儀屏幕底部的牌號匹配圖標(下圖中用紅框標出)。

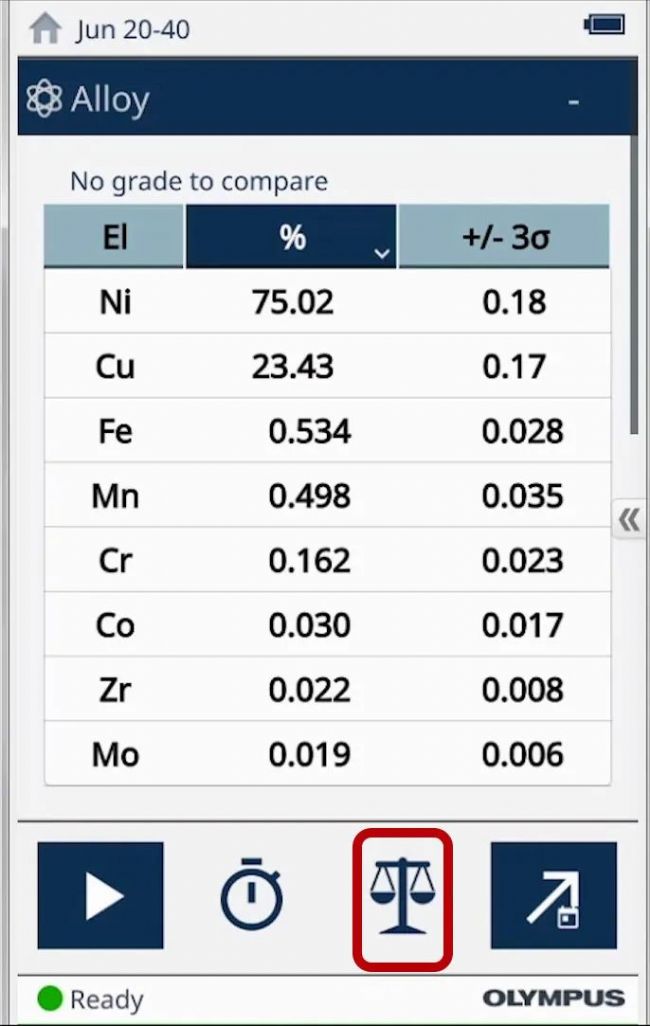

Vanta XRF光譜儀結果，底部的牌號匹配圖標用紅框標出


向下滾動到“Libraries”(庫)部分(在下圖中用紅框標出)，選擇某個庫，以打開這個庫中所包含的合金列表。

03

牌號匹配屏幕上的庫區域

選擇了牌號庫菜單中的Common(常見)庫

我們可以看到我們的樣品Monel K500已經包含在Common庫中。

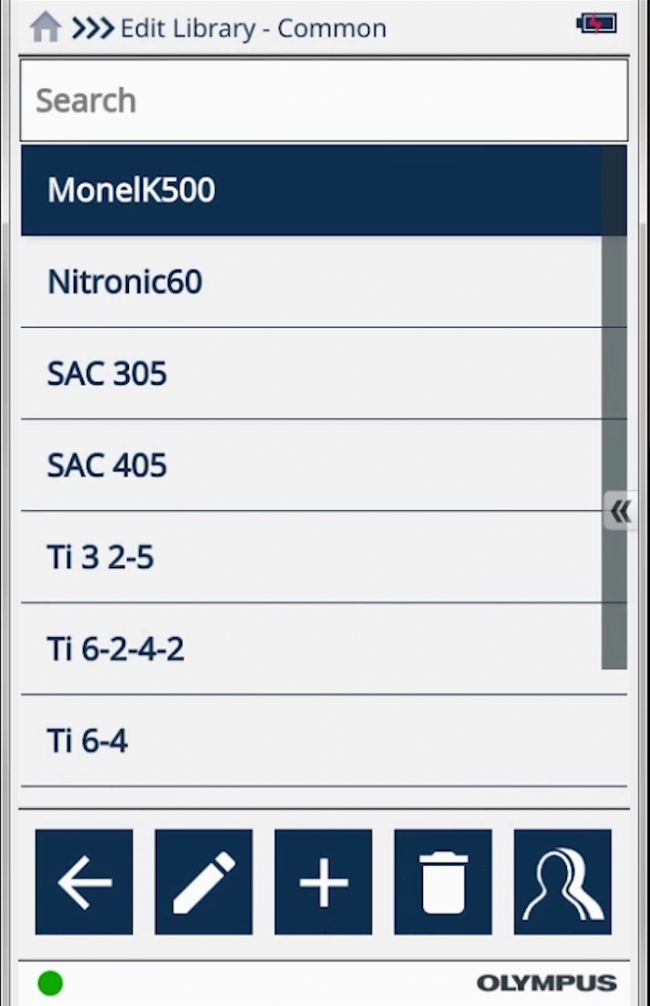

Monel K500包含在Vanta分析儀的Common庫中

04

獲得正確合金牌號匹配的其他XRF技巧



既然我們已經排除了污染，而且我們的樣品也包含在牌號庫中，那么還有什么別的方法能使我們獲得正確的合金牌號匹配?

讓我們回到牌號匹配屏幕。注意屏幕頂部有“show match No < 4”(顯示小于4的匹配編號)的字樣。匹配編號是一個指標，表明樣品的化學成分與某個牌號的指定值的匹配程度。匹配編號值為1表明非常匹配，匹配編號值為10表明與牌號規格的匹配度較差。考慮到您所檢測的材料會有所不同，您可以根據需要編輯這個值。

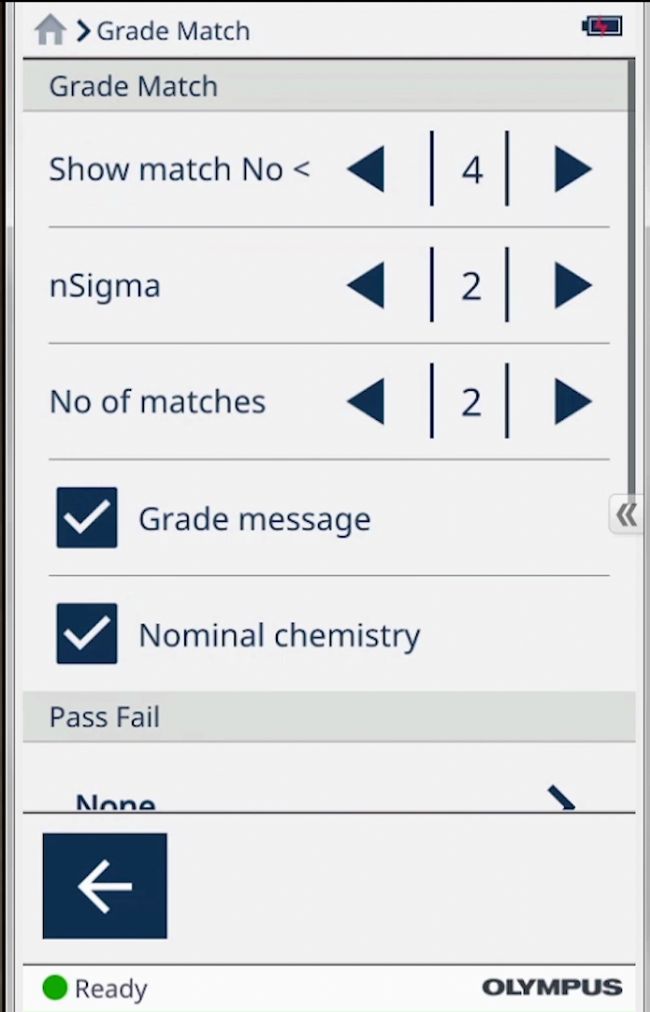

牌號匹配屏幕，顯示小于匹配編號的值被設置為4

我們將匹配編號值增加到6，以便顯示更多的牌號匹配。現在，我們重新檢測一次鎳合金樣品。

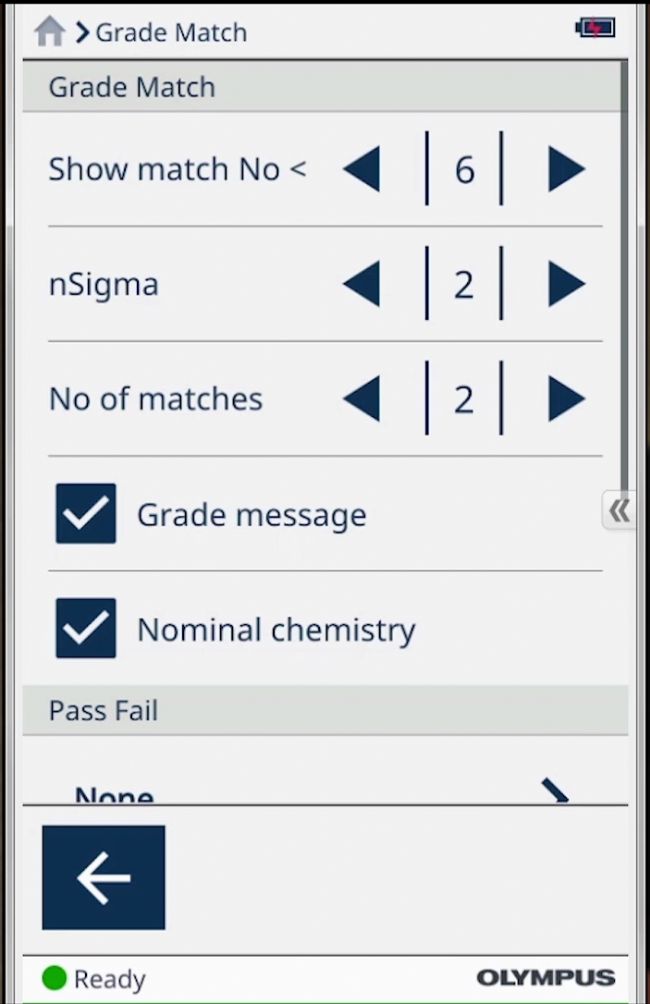

牌號匹配屏幕，顯示小于匹配編號的值被設置為6

這次，分析儀成功將樣品識別為Monel K500。

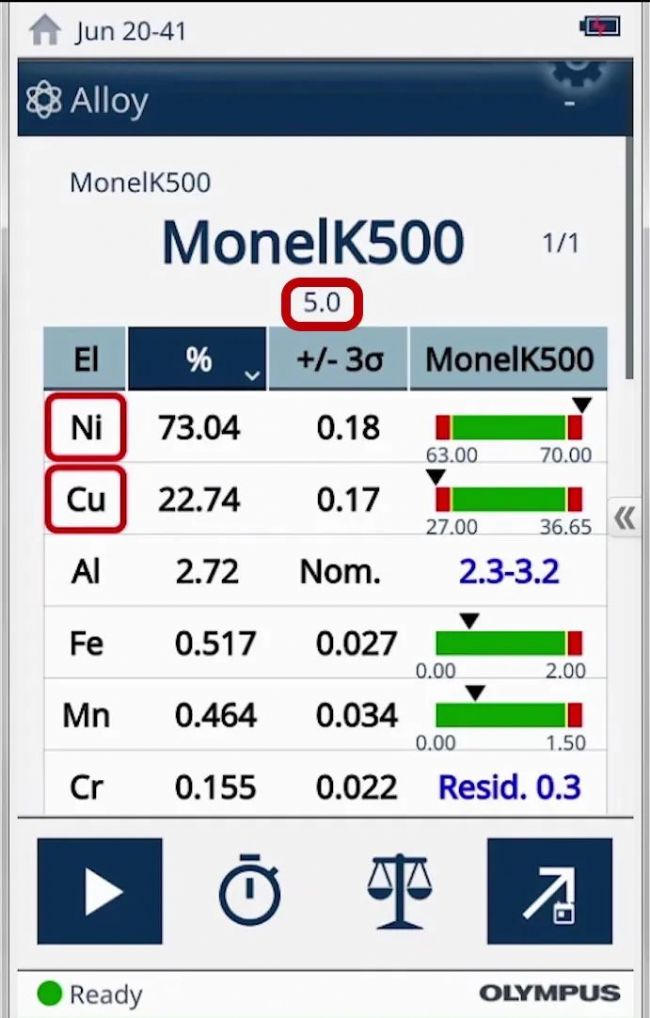

Vanta XRF光譜儀結果將樣品識別為Monel K500

還請注意，在樣品名稱下面，樣品的匹配編號值為5.0(在上圖中以紅框標出)。由于我們之前指定的匹配編號值為<4，因此在那次檢測中，Vanta分析儀報告為沒有可比較的牌號�，F(xiàn)在我們已經將匹配編號值增加到<6，就可以顯示合金牌號了。

來看一下化學成分，鎳(Ni)和銅(Cu)的值用紅框標出，表明這兩個值超出了牌號庫中為Monel K500規定的范圍。這就是為什么這個樣品的匹配編號值很高，且最初報告為“沒有可比較的牌號”的原因：材料不符合規格。



Vanta XRF光譜儀結果表明Ni和Cu不符合Monel K500的規格


紅框標注可使您迅速發現是哪些元素導致了合金不符合規格，您可以進行必要的更改以解決問題。在檢測過程中，可能您還會注意到，屏幕上最初顯示有某種牌號匹配，但是在檢測結束時，卻變?yōu)闊o(wú)牌號匹配的結果。隨著測量精度的提高，分析儀會對不符合規格的匹配編號值進行修正，從而導致出現無匹配的結果。
