利用輕量級精準定位算法實現紅花采收機器人的快速檢測與采收

Plant Phenomics | 新疆農業大學張振國團隊利用輕量級精準定位算法實現紅花采收機器人的快速檢測與采收

紅花是集中藥材、染料、油料和飼料于一體的特色經濟作物。但是由于受天氣、光照等環境干擾，紅花采收機器人識別分割紅花絲時，小體積紅花絲采摘點（紅花絲與果球連接位置）的近色背景和輪廓邊緣特征模糊。同時，花絲數量多、與果球器官間交叉遮擋嚴重，表型顏色特征與果球或枝干相似，難以提取花絲和器官表型。進而，在保持花絲形態結構的前提下，難以通過表型特征分割進行準確定位，降低花絲破損率。因此，研究團隊根據花絲形態結構的語義信息和表型參數，構建基于圖像分割算法的復雜環境下紅花絲采摘點檢測定位方法，采收機器人能夠精準檢測和定位，高效率與低損傷的采收紅花絲。

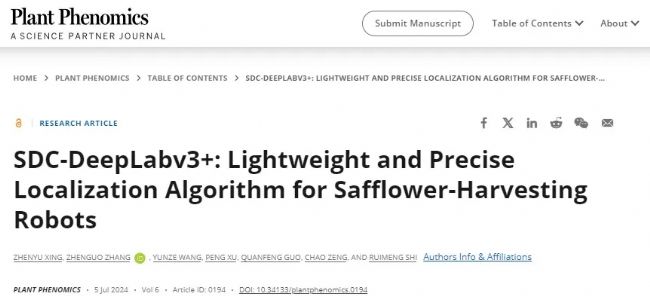

2024年6月，Plant Phenomics在線發表了新疆農業大學題為SDC-DeepLabv3+: A lightweight and precise localization algorithm of filament barycenter projection for safflower-harvesting robots的研究論文。

在這項研究中，為降低背景區域、輪廓邊緣對花絲、果球和主干分割的干擾，實現高效率、低損傷定位采收，研究人員開發了一種基于SDC-DeepLabv3+的紅花采收機器人輕量級精準定位算法，旨在通過檢測與定位紅花采摘點后高效低損地采收完整花絲。SDC-DeepLabv3+算法采用輕量級網絡ShuffletNetV2替換主干網絡，將空洞深度可分離卷積取代原ASPP模塊卷積，并增加三個不同采樣率下的卷積分支，融入CBAM模塊，提取感受野下的紅花特征信息，減少背景干擾，增強目標特征（如圖1所示）。

圖1 SDC-DeepLabv3+算法結構示意圖

同時，基于SDC-DeepLabv3+算法分割的紅花絲、果球和主干結果，獲取主干ROI，通過Hough直線檢測算法求解線段，利用枝干的線特征和紅花絲、果球的質心到枝干線的最小距離約束進行搜索求解，設計基于質心的采摘點定位算法，從而定位采摘點的位置（如圖2所示）。

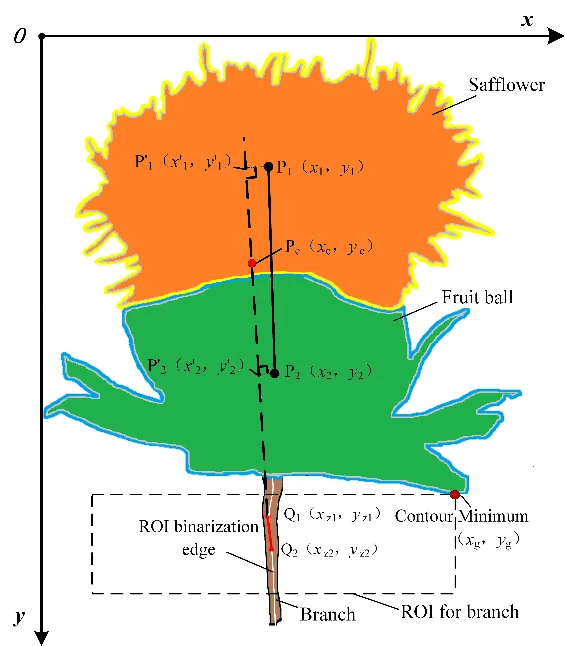

圖2 紅花絲采摘點的檢測和定位模型示意圖

研究結果顯示，與其他5種分割算法對比，SDC-DeepLabv3+算法的mIoU和mPA至少分別提升1.71%和1.23%，F(xiàn)PS至少提升9.11 f/s，大大提高紅花絲特征在通道和空間上的聯系，抑制背景干擾，更加突出紅花絲。在不同天氣條件下進行紅花絲采摘點測試試驗。試驗結果表明，最佳距離為450～510 mm，平均定位成功率為92.50%。說明本文所提出的基于SDC-DeepLabv3+的紅花絲采摘點檢測定位方法性能指標提升明顯，具有較高的性能穩定性和較好的適應性。

新疆農業大學機電工程學院碩士研究生邢振宇為第一作者，張振國副教授為通訊作者。該研究得到了國家自然科學基金（52265041）和（31901417）、浙江省農業智能裝備與機器人重點實驗室開放課題（2022ZJZD2202）和新疆農業大學校級科研創新項目（XJAUGRI2023021）等項目的部分資助。

論文鏈接：
https://doi.org/10.34133/plantphenomics.0194‍
