成像式亮度色度計工作原理：
成像式亮度色度計是一種基于成像原理來進行測光和測色的測量儀器，基本結構是由視覺（或色覺）匹配的探測器（ccd或cmos）、光學系統以及與亮度（或三刺激值XYZ）成比例的信號輸出處理系統所組成。

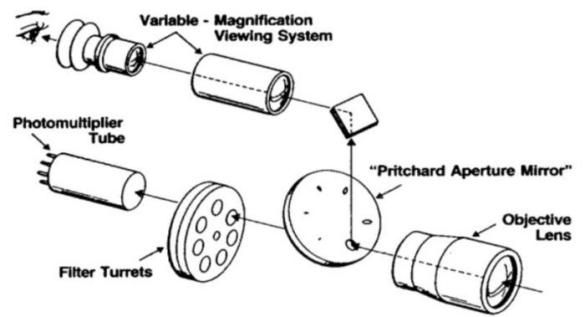

單點亮度計測試系統

成像式亮度色度計測試系統
亮度測試原理：

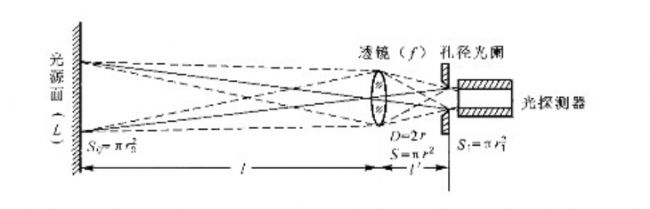

根據圖利用光度學和幾何光學的原理可以推出:

公式（1）

式中：E-成像面上的照度;

　　L-發光面上的亮度;

　　τ-光學系統的透射比（透過率）;

　　f-透鏡焦距;

　　l-透鏡與發光面的距離（稱為測量距離）;

　　fm系統相對孔徑數， fm=f/D，其中D為孔徑直徑。

　　當系統的設計能使f/l可以忽略不計時（在某誤差范圍內）(1-f/l)2 近似等于公式（1）可以化為：

公式（2）

公式（2）為設計成像式亮度計的基本公式。

色度測試原理：

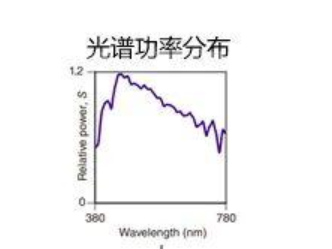

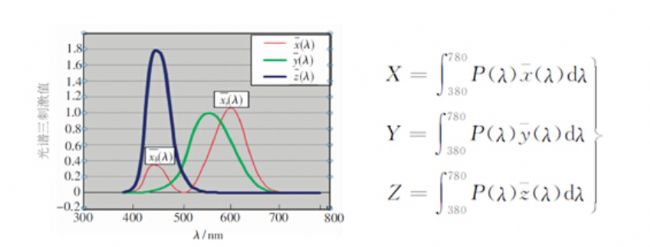

光源的色度用色品坐標x，y表示，與光源的相對光譜功率分布有關；如果一個光源的相對功率分布函數用P（λ）來表示，（λ）、（λ）、（λ）代表CIE1931標準光譜三刺激值，如下圖所示，則此光源的三刺激值可用如下公式來表示：

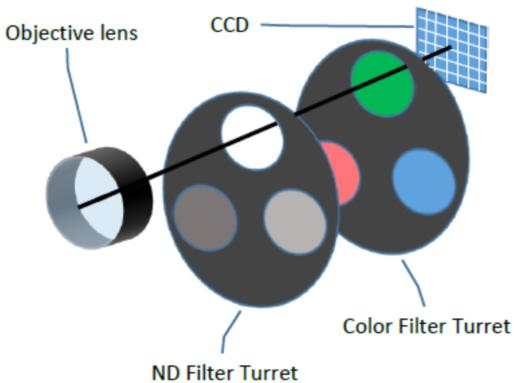

濾光片式彩色亮度計的色度測量功能的實現，是通過使用合適的濾光片模擬人眼對光的響應，從而使加濾光片以后的探測器的相對光譜響應度與上圖所示的CIE 1931 標準色度觀察者色匹配函數（ CIE 2°標準觀察者）相接近。

成像式亮度色度計的應用方向

• 顯示屏幕色度亮度、白平衡測試、  Gamma、 Flicker
• Micro-LED/OLED/LCD API/Demura
• AR／VR 投影顯示
• 光譜測試/透過率測試
• 發光鍵盤KB、儀表指示燈
• BLU背光亮度色度及均勻性、缺陷檢測
• 汽車行業（照明、車內顯示、抬頭顯示HUD、發光指示等）
• 照明車行業（照明、車內顯示、抬頭顯示HUD、發光指示等）

此文主要介紹AR／VR 投影顯示和汽車氛圍燈測試這兩種應用。

AR/VR測試應用
在科技日新月異的今天,增強現實(AR)與虛擬現實(VR)技術正以前所未有的速度重塑我們的視覺體驗shi界。從沉浸式游戲到遠程教育,從工業設計到醫療培訓,AR/VR的應用場景日益豐富,對顯示質量的要求也達到了前所未有的高度。在這一背景下,如何確保虛擬shi界的色彩還原度、亮度均勻性及視覺舒適度成為行業亟待解決的關鍵問題。上海昊量光電設備有限公司,憑借其自主研發的“Aunion Tech（簡稱AUT）”成像亮度色度計,攜手“機器視覺+AI”前沿技術,為AR/VR虛擬顯示領域帶來了革命性的光學測試解決方案。

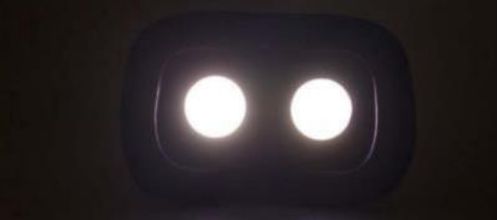

NED近眼顯示測試-Eye Box
• Eye Box指的是近眼顯示光學模組與眼球之間的一塊錐形區域， 也是顯示內容非常清晰的區域。
• 如果接收眼與輸出區域的中心對齊，則將獲得完美的圖像。 當眼睛向側面或上下移動時，在每個方向上的某個點處， 圖像將變差，直到無法接受為止。超出該區域的范圍可能會呈現圖像扭曲、顯色錯誤， 甚至不顯示內容等問題。將所有這些點串在一起會形成一個稱為“Eye Box”的形狀。

VR

AR

近眼顯示——光學耦合

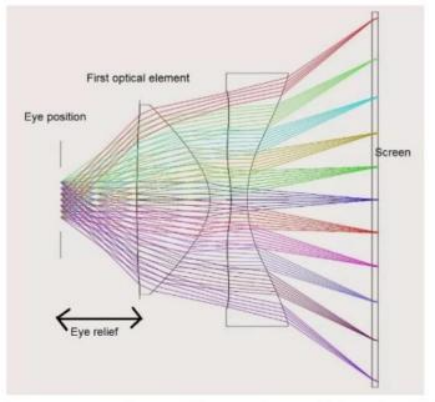

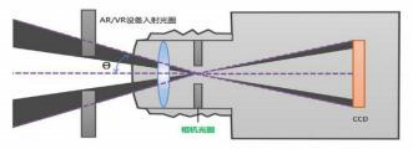

 AR 、VR等NED近眼顯示的Eye-box眼盒觀測區域即 出瞳，為了保證測試儀器測到的圖像或數據與人 眼看AR/VR的效果一致，就必須要保證AR/VR近眼 顯示的Eye-Box出瞳（Exit-pupil）和測試儀器的入 瞳（entrance pupil）位置進行光學耦合，包括   Eye-Box尺寸和eye relief距離兩個指標的耦合，否 則會出現以下問題：

 視野遮擋，導致FOV被限制
 雜散光干擾嚴重，導致圖像對比度下降
 光學分辨率下降，圖像模糊不清晰
 產生場曲、畸變、色差等圖像變形

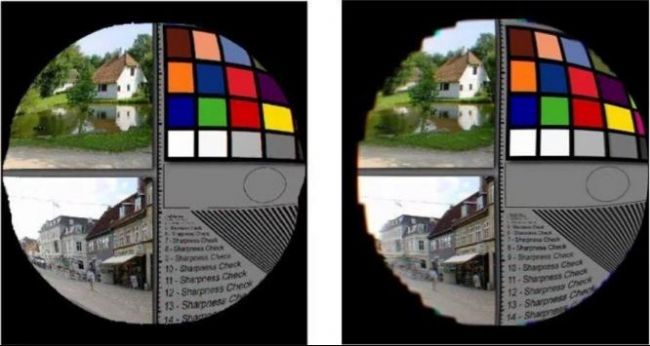

如圖所示，左圖耦合良好，右圖耦合不佳。

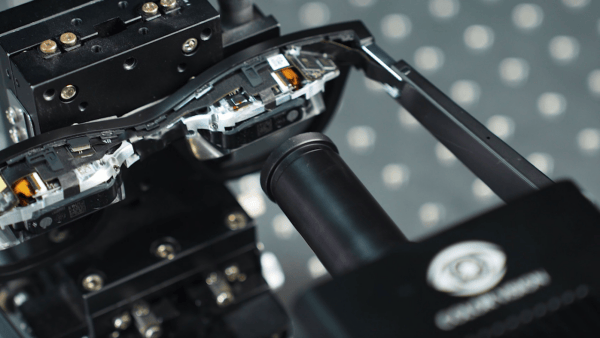

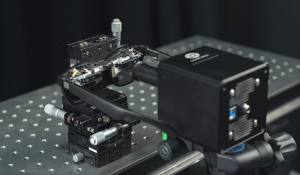

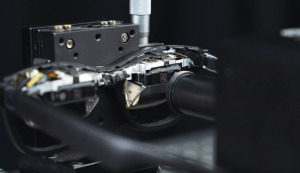

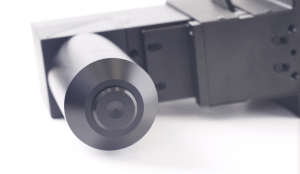

NED測試的仿人眼設計方案

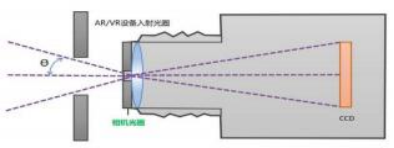

如下圖說明，常見的鏡頭一般都是內置的光闌，比Eye Relief距離更遠，無法達到近眼顯示的出瞳與測量儀器的入瞳的光學耦合，
常見的問題就是下圖中存在圖像的視野被遮擋；

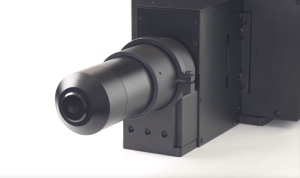

 采用特殊的仿生人眼光闌前置光路設計，可以保證光學儀器測到的光學指標與人眼觀察到的圖像效果一致；
光闌位置前置，模擬人眼瞳孔， 可以達到和人眼觀察同樣的Eye Relief位置；視野無遮擋，可以實現大視野;
光闌大小可調整，模擬人眼瞳孔變化的效果；光闌大小設置成人眼瞳孔大小， 清晰度和像質更匹配人眼觀察到的效果， 否則測量效果容易產生誤判；

錯誤×

正確√

XR光學測試內容主要有：

投影顯示
亮度、色度均勻性
FOV、虛像距
畸變、色差
對比度
清晰度（MTF）
漏光/鬼影
雙目融合/視差
材料
缺陷檢測：臟污、刮傷、異物等
光譜透過率、反射率等
微型顯示屏
亮度、色度均勻性
點、線、 mura缺陷
Demura均勻性校正

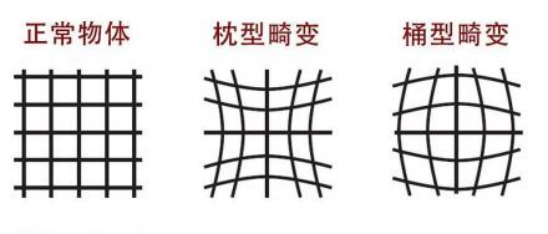

測試項目——畸變
 測試畫面：點陣圖或棋盤格畫面（白色畫面也可以）

•    整體畸變（橫向畸變與縱向畸變值）

•     圖像檢測找到圖像四個角點及邊；

•    縱向畸變值計算方法

•    A=(A1+A2)/2；

•    distortion=(B-A)/B*100%；

•    橫向畸變值相同方法類推

•    局部畸變

•    根據客戶需求進行局部區域的畸變計算

測試項目——對比度

測試畫面： W255 、W0

•    靜態對比度

•    分別測量W255和W0的亮度

•    計算對比度

•    動態對比度

•    棋盤格畫面分別測試亮區和暗區對比度

•    需要進行特殊校正，以減少雜散光干擾導致的對比度指標失真

•    整體對比度與局部對比度

•    整體對比度測量中心點亮度對比度

•    局部對比度觀察圖像不同區域的亮度對比度差異

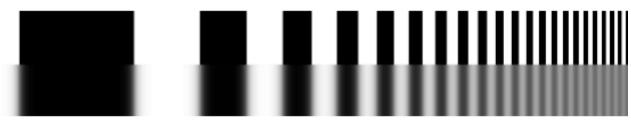

測試項目——MTF銳度

•   MTF銳度測試畫面（可以使用分辨率線對畫面）

•    銳度測量

•    采用SRF刀口法分析方法

•    也可以使用MTF線對分析方法

•    銳度分布

•    分別測量不同區域的MTF指標

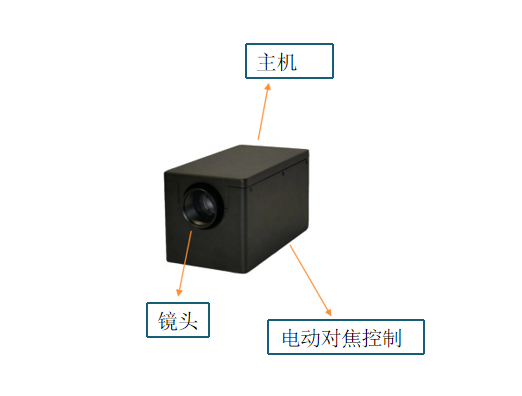

虛像距VID測量儀

•  虛像距測量儀

•   高精度電機控制

•   預標定距離信息

•   XR眼鏡顯示測試圖

•   電動對焦

•   精確計算VID虛像距

•   精度0.5% @ 1.5m

照明均勻性測試

【突破傳統,精準測量】
傳統亮度色度測量手段往往局限于單點或局部區域的檢測,難以全面反映AR/VR顯示屏的整體性能。而Aunion Tech成像式亮度色度計,憑借其高分辨率成像技術與光譜分析能力,能夠?qū)崿F(xiàn)全屏范圍內的亮度與色度分布快速掃描,精準捕捉每一個細微差異。這一技術突破,使得開發者能夠更直觀地了解顯示屏在不同視角下的亮度均勻性、色彩飽和度及對比度,為優化AR/VR設備的視覺體驗提供了堅實的數據支撐。

【智能分析,優化體驗】
結合“機器視覺+AI”軟件算法, Aunion Tech不僅能夠自動識別并分析顯示屏上的瑕疵與不均勻區域,還能預測用戶在不同使用場景下的視覺感受。通過深度學習模型,該系統能進一步優化色彩管理策略,確保虛擬環境中的色彩表現更加真實自然,減少視覺疲勞,提升用戶的沉浸感與舒適度。這一智能化解決方案,極大地縮短了AR/VR設備的研發周期,加速了產品迭代升級的步伐。

【助力創新,引領未來】
隨著AR/VR技術的不斷成熟,市場對高性能顯示設備的需求日益增長。Aunion Tech成像式亮度色度計的出現,不僅滿足了當前市場對高精度光學測試的需求,更為行業未來的技術創新提供了強大的技術支持。無論是追求畫質的下一代頭顯設備,還是面向廣泛消費市場的輕量化AR眼鏡, Aunion Tech都能幫助制造商精準把控產品質量,推動AR/VR技術向更高層次邁進。

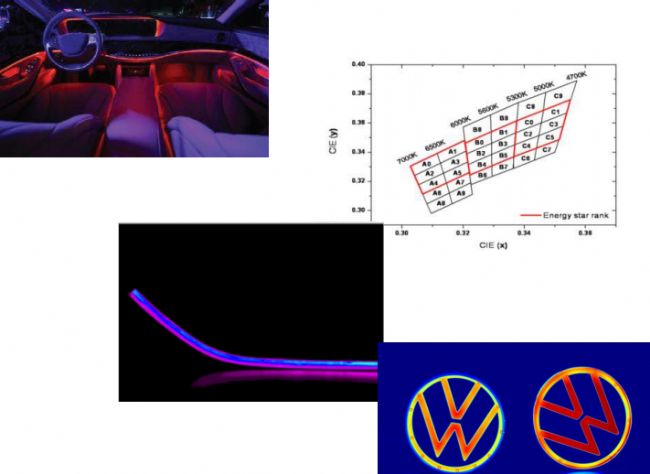

汽車氛圍燈光學質量管理方案
汽車氛圍燈的特點及挑戰
隨著汽車智能化的發展，汽車內飾氛圍燈在智能座艙儀表中控、天窗、門板、門把手、馬鞍等位置的應用逐步滲透，同時對產品視覺觀感的要求不斷提升。內飾燈產品在生產設計中常見的挑戰如：光源不外露、DUT多為細長形狀、亮度低、亮度均勻性較差、LED容易產生色偏等，因此，對氛圍燈的亮度、色度和顏色均勻性檢測是產品不可或缺的標準。

基于成像式及光譜型組合的氛圍燈光學測量解決方案
對于氛圍燈測量而言，傳統的點式亮度計具備高性價比、便攜使用的特點，可完成直線型氛圍燈條的測量，測量精度也可圈可點，如色度計BM-7AC，Hyperion或Prometheus系列等，其亮度和色度測量能力堪比分光輻射亮度計。而對于產品研發階段或?qū)�測量精度有更好要求的場合，分光型（光譜型）色彩亮度計則更值得信賴，分光型設備傳感器精度高，低亮測量能力強，數據溯源定標。2D成像式設備因其可以同時捕獲整個平面上所有點的亮度色度信息，測量速度優勢明顯，在產品量產階段的應用廣受好評。

昊量光電的技術團隊推薦通過組合使用分光輻射度計SR-5AS和2D成像式色度計AU或AUT系列，可同時兼顧對產品的精度和效率的要求，利用具有高精度的分光式亮度計測出產品真實亮度值，通過2D成像式色度計的用戶標定功能將數據寫入，再用2D成像式設備測量產品，為氛圍燈產品從研發、產線生產、質量管控等各環節提供高效的光學測量方案。

汽車顯示屏

• 汽車儀表指示、按鍵背光

• 氛圍燈

• HUD抬頭顯示

• CMS電子后視鏡

• 汽車車標Logo

• 星空頂天窗

• 大燈、尾燈、行車燈

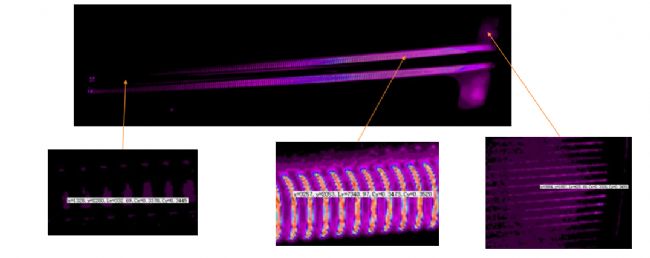

行車燈LED亮度與色度值

分別取光源左側暗處、右側亮處、右側；Lv代表亮度，Cx 、Cy代表色度

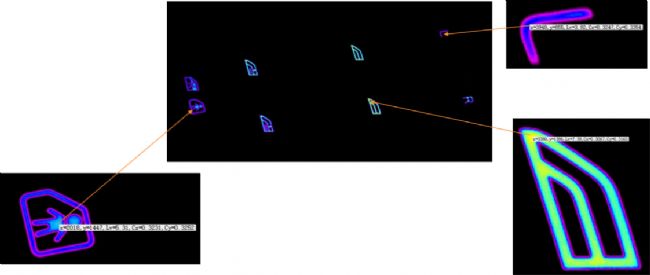

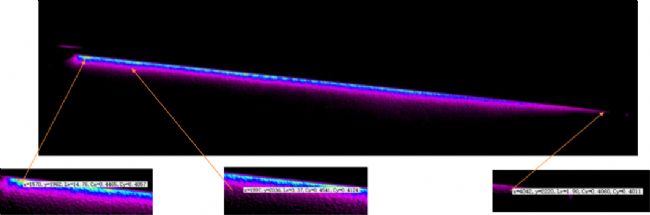

車門把手燈帶

車門把手側的燈帶，照射到皮革件上

按鍵的亮度色度

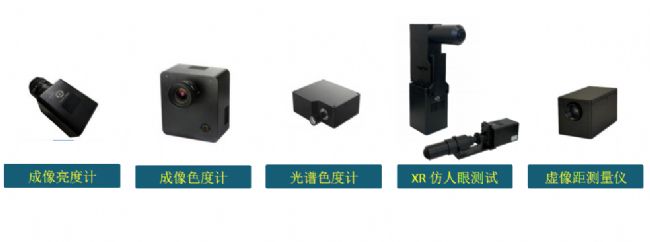

昊量光電自行研制生產的成像式亮度色度計產品主要有如下系列：

•   2000/2600/6000萬/1.5億像素

•   科學級半導體制冷保證低噪聲

•   專業的校正保證精度

•   USB3.0 高速傳輸

•   集成中心光譜

AU系列是昊量光電推出的一款成像式色度計亮度計，在Bayer型芯片的基礎上通過校正來實現影像式快速亮度色度分布信息，成像色度亮度計高像素為測試提供了高分辨率細節。

AU系列成像式色度計亮度計與AUT系列成像式色度亮度計相比，從濾色片精度上決定了AU系列與CIE XYZ的匹配度精度會低不少，但AU系列具有只需測試一次的快速的優點；成像色度計亮度計對于一些單一顏色樣品的測試，通過校正，還是可以實現不錯的亮度和色度精度。

AU系列成像式色度計亮度計可以應用于BLU背光/LCD顯示/照明等的測試。

AU系列成像式色度計亮度計因其高性價比和快速的優點，較適合于生產線測試。

AUT系列成像式色度計亮度計是昊量光電推出的成像式色度亮度色度計，能通過影像的方式快速得到樣品的亮度和色度的分布信息，2000萬/6000萬像素為測試提供了高分辨率細節。

AUT系列成像式色度計亮度計可以廣泛應用于FPD顯示/車載顯示/發光鍵盤/照明等的測試。

AUT系列成像式色度計亮度計不僅適合要求高精度的實驗室測試，其高性價比也適合于生產線測試。

AL系列成像式色度計亮度計是昊量光電推出的成像式亮度計，通過影像的方式快速得到樣品的亮度分布信息，高像素為測試提供了高分辨率細節。

AL系列成像式色度計亮度計可以廣泛應用于FPD顯示/車載顯示/發光鍵盤/照明等的測試。

AL系列成像式色度計亮度計不僅適合要求高精度的實驗室測試，其高性價比也適合于生產線測試。

成像式色度計亮度計規格型號：

型號	AU-2000	AU-2600	AU-6100	AUT-2000	AUT-2600	AUT-6000	AL-2000	AL-2600	AL-6100
傳感器	背照式cmos	背照式CMOS	背照式CMOS	背照式CMOS	背照式CMOS	背照式CMOS	背照式CMOS	背照式CMOS	背照式CMOS
分辨率	2000萬像素，5520*3680	2600萬像素，6200*4200	6100萬像素，9576*6388	2000萬像素，5520*3680	2600萬像素6200*4200	6000萬像素，9576*6388	2000萬像素，5520*3680	2600萬像素，6200*4200	6100萬像素，9576*6388
制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷	雙級半導體制冷
亮度范圍	0.0001-10,000,000cd/m2	0.0001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2	0.001-10,000,000cd/m2
曝光時間	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s	0.1ms-300s（⽤戶可以設置zui⻓測量時間）
亮度精度	±3%	±3%	±3%	±3%	±3%	±3%	±3%	±3%	±3%
色度計精度	x,y±0.003	x,y±0.003	x,y±0.003	x,y ±0.003	x,y ±0.003	x,y ±0.003	/	/	/
亮度重復性	±0.05%	±0.05%	±0.05%	±0.5%	±0.5%	±0.5%	±0.02%	±0.02%	±0.02%
⾊度重復性	±0.0001	±0.0001	±0.0001	±0.0001	±0.0001	±0.0001	/	/	/
同步頻率	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試	輸⼊刷新頻率，⾃動同步測試
軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件	Phaos專⽤測試軟件
測量功能	亮度、色度、均勻性等	亮度、色度、均勻性等	亮度、色度、均勻性等	亮度、色度、均勻性等	亮度、色度、均勻性等	亮度、色度、均勻性等	亮度、均勻性等	亮度、均勻性等	亮度、均勻性等
數據接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝	USB 3.0  ⾼速接⼝
重量	約 1kg	約 1kg	約 1kg	約2.5kg	約2.5kg	約3.5kg	約 1kg	約 1.5kg	約 2kg
⼯作溫濕度	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝	0-35℃, 10-80%⾮冷凝
電源	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz	100-240V， 50-60Hz



規格表	AUS-2000
傳感器	背照式CMOS
分辨率	2000萬像素，5520*3680
制冷*1	半導體制冷+⻛冷
亮度范圍*2	0.001-10,000,000cd/m2
測量時間	約1s（曝光時間可設置0.1ms-5s，低亮度測量由于曝光時間增加會增加測試時間）
亮度精度*3	±3%
⾊度精度*3	x,y ±0.003
光譜范圍	380-780nm
光譜亮度范圍	0.1-10,000,000cd/m2
光譜亮度精度	±2%
⾊度精度*3	x,y ±0.002
同步頻率	同步樣品刷新頻率測試
軟件	I-V-L-S專用測試軟件
測量功能	亮度、⾊度、均勻性、CIE⾊坐標xy、三刺激值、相關⾊溫CCT、主波⻓等
數據接⼝	USB 3.0 ⾼速接⼝
重量	約 2.5 kg
⼯作溫濕度	0-35℃，10-80%⾮冷凝
電源	100-240V，50-60Hz
