WaveHitMAX全自動智能脈沖錘和傳統手動沖擊錘對比研究

WaveHitMAX全自動智能脈沖錘和傳統手動沖擊錘對比研究

在實驗模態分析和聲音測試中，全自動沖擊測量通常非常重要。在這種情況下全自動意味著激勵點搜索和激勵力的調整直接在自動脈沖錘中控制。用戶無需手動配置步驟。激勵力取決于幾個邊界條件，如使用的沖擊尖端、加速度和錘子的質量，但也取決于激勵結構的材料特性。因此，模態錘的沖擊能量目前由用戶反復改變，直到達到目標力。

現有的半自動沖擊錘不支持具有可自由調節力幅值的全自動、可重復和高精度的單擊激勵。半自動脈沖錘目前還缺少其他有用的功能。WaveHitMAX全自動智能脈沖錘的內部計算描述了諸如脈沖高度、脈沖寬度和激勵頻率范圍等參數，或者是否達到了自主質量保證的單次命中。結構的位置變化或沖擊模式下的錘子可以進行單次擊打。除使用三腳架外，也可單人手持擊錘，手動引導擊錘進行沖擊操作。



下面我們就來從幾個方面對比一下手動沖擊錘、半自動脈沖錘和WaveHitMAX全自動智能脈沖錘的差異化研究！



一、 技術狀態

在實驗?zāi)�態分析和聲音測試中，沖擊測量是非常重要的，沖擊測量的目標是可重復的單次撞擊激勵。



在使用部分半自動化脈沖錘的各種應用中都存在一下問題：

1． 用戶必須不斷嘗試搜索目標力

2． 用戶必須不斷搜索激勵點(例如NV-Tech)

3． 手持進行試驗是不能的

4． 每次移動錘或測試結構時，必須進行新的調整



這使得生產線上的系列測試成為不可能

為了解決以上問題，德國WaveHitMAX的開發可以說是里程碑式的跨越，WaveHitMAX是一款全自動試驗?zāi)�態分析脈沖力錘，這款脈沖錘是生產、試驗?zāi)�態分析或聲共振分析的強大工具。


這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動、可重復和高精度激勵，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間，設置撞擊次數、沖擊力和撞擊之間的延遲時間。所有的預置，如零點或沖擊力搜索，都是由錘子自動完成的。用戶不再需要手動調整。



針對全自動沖擊錘的研制，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題。

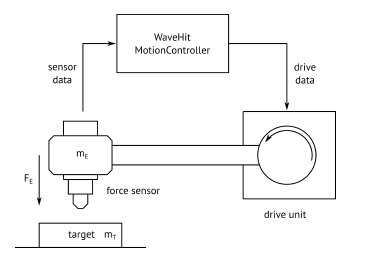

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖


對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)��?shù)。這樣，脈沖錘的手臂可以向上移動到試件的命中點，在那里，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉。

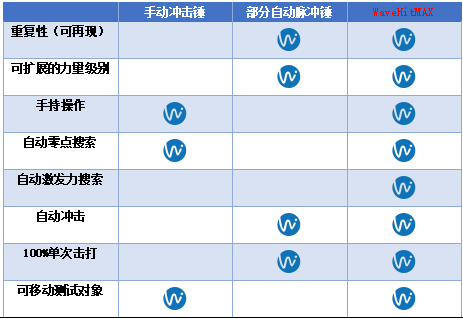

二、 功能對比表



與半自動沖擊錘相比，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:

· 全自動單擊

· 自動搜索用戶自定義的沖擊力

· 自動零點搜索

· 確認對質量保證的影響

· 更改錘頭與測試對象之間的位置，無需重新設置

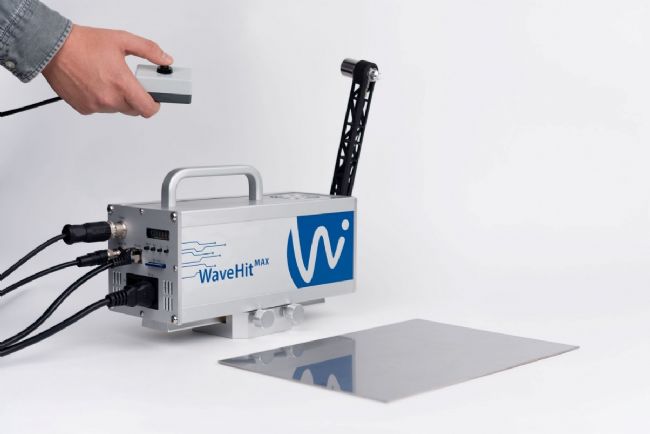

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速、輕松地操作。

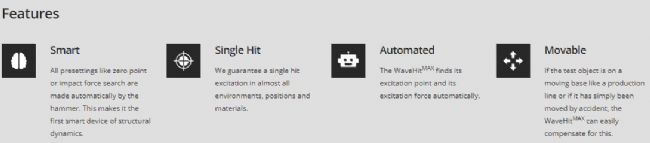

自動模態脈沖錘特點：

· 自動零點搜索

· 可重復的單擊激發

· 內部傳感器評估和過程控制

· 自動搜索和調整沖擊力

· 位置的變化是自動預測的

· 通過附件配置脈沖特性

· 通過遠程控制或集成到客戶系統中來觸發功能

· 在德國設計和組裝

· CE認證




1.確保單次激發

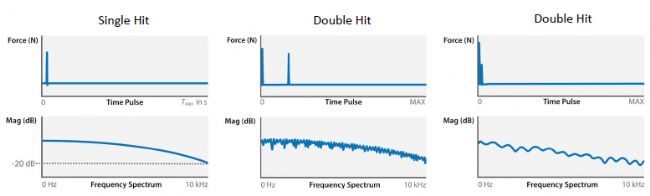

雙重撞擊激勵可以在時域和頻域檢測到




2.豐富的配件支持

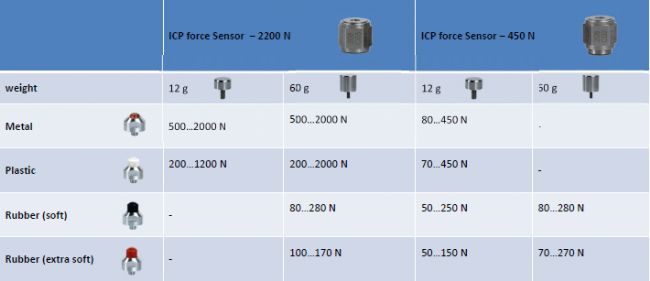

不同的傳感器-尖端-配重的組合。




綜述上文介紹WaveHitMAX - 第一款用于全自動沖擊測試的智能脈沖錘，在全新的AI智能脈沖領域?qū)崿F(xiàn)真正意義上的全自動智能脈沖錘！
