NETRI 3D器官芯片的應用：讓芯片中的細胞互做從2D轉向“類器官”

近年來，類器官（Organoids）和器官芯片（Organ-on-Chip）技術在生物醫學研究中取得了顯著進展。類器官作為體外三維細胞培養模型，能夠模擬真實器官的結構和功能，廣泛應用于疾病建模、藥物篩選和再生醫學等領域。然而，類器官在培養過程中仍面臨著微環境控制不足、重復性差等挑戰。與此同時，器官芯片技術通過模擬器官的微環境和生理條件，實現更精準的細胞培養和功能研究。將這兩者相結合，能夠有效克服各自的局限性，顯著提升類器官實驗的質量和效率。NETRI團隊在類器官（Organoids）與器官芯片（Organ-on-Chip）技術的結合應用上取得了顯著的進展。他們通過創新的Duplex Well 3D器官芯片，顯著提升了類器官實驗的質量和效率。

傳統的器官芯片通常基于2D培養細胞模型。這種2D系統中，細胞生長在平面的表面上，盡管它們能在某種程度上模擬人體的細胞反應，但它們通常不能提供與實際器官結構和功能相匹配的環境。隨著技術進步，研究者逐漸認識到，3D細胞培養能夠更真實地模擬細胞在自然環境中的行為。

3D細胞培養的優勢：

• 生理相關性強：3D結構能夠提供更真實的細胞間相互作用和細胞外基質（ECM）環境，這些是2D培養無法復制的。
• 細胞生長和分化：在3D環境中，細胞能夠更多地接觸到周圍細胞和基質，促進了細胞的生長、分化和功能表達，尤其對于復雜的多細胞和組織模型尤為重要。
• 模擬復雜的生理狀態：例如，血液流動、機械力作用以及細胞代謝等復雜因素，都能在3D模型中得到更好的模擬。

Duplex Well 3D器官芯片功能介紹

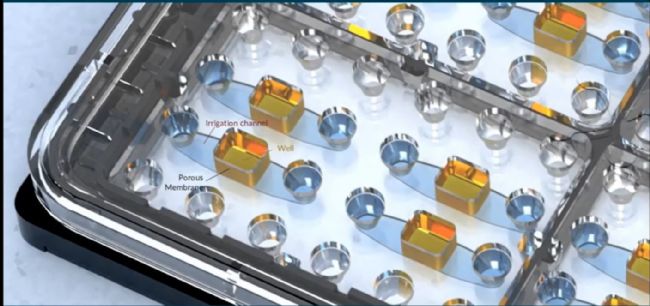

多孔膜隔離（Porous Membrane）：

• 多孔膜的作用：孔徑為400納米的多孔膜在設備中起到關鍵作用，將上下兩個池隔開。這樣，下方池和上方池之間的物質交換會受到控制（只允許分子物質通過），同時保持一定的物理隔離。對于（eg：腸類器官）和（eg:骨類器官）的共培養，這樣的設計可以幫助模擬復雜的生理條件，如不同環境的營養物質或信號分子等物質的交換。
• 孔徑：400納米的孔徑適合進行細胞級別的物質交換，同時也可以防止較大物質的跨膜流動，確保實驗的精準性。

上方池和下方池設計（圖中黃色和藍色位置）：

• 上方池的功能：容量為142微升，適合放置不同類型的類器官模型。這個池設計支持二維或三維的細胞結構培養，為類器官的生長提供空間。通過此設計，可以在不同的環境中培養（eg：腸類器官）或（eg:骨類器官），控制各自的生長條件。
• 下方池的功能：下方池用于營養物質的灌注和細胞因子的轉移。在（eg：腸類器官）和（eg:骨類器官）的共培養中，下方池也可以放置內皮細胞，模擬血管和組織之間的相互作用。

進液口與出液口：

• 進液口：位于左側，用于引入培養介質、藥物或其他成分。
• 出液口：位于右側，用于排出廢物和代謝產物。這個進出水系統使得設備能夠持續維持實驗條件，并模擬生物體內的物質交換過程。

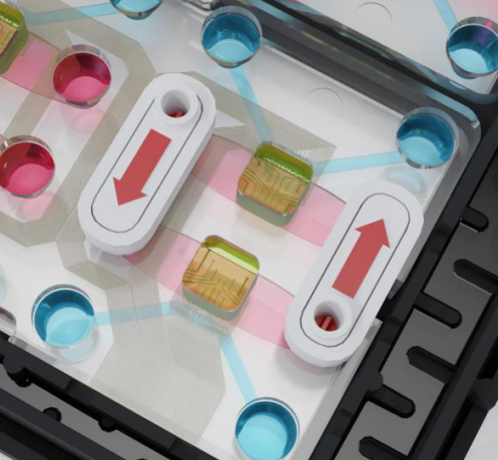

流體跳線（紅色箭頭裝置）：流體跳線是指在類器官芯片內用于連接不同微流道、實現液體或氣體交換的通道。微流控芯片通常由多個微流道組成，這些微流道通過流體跳線相互連接。它們是芯片內流體動力學的核心，確保細胞、營養物質、藥物和廢物能夠在不同區域之間順利流動。

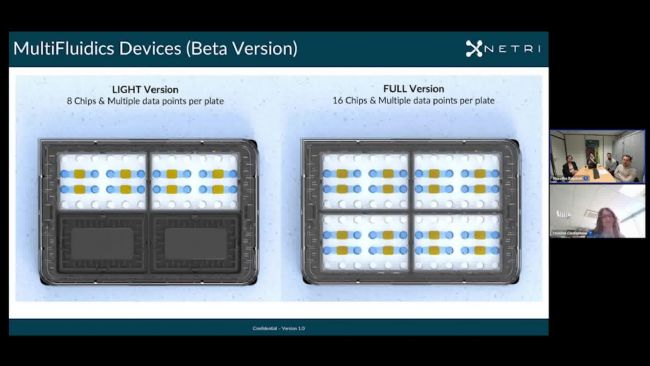

Duplex Well 3D器官芯片

• 輕量版（8個芯片）
• 完整版（16個芯片）

腦類器官構建
背景和研究重點：
類器官的崛起：在過去的十年里，類器官作為一種非常創新的體外模型出現，并且不僅僅限于大腦，還涵蓋了多個器官。類器官是一種三維、自組織的細胞結構，具有很大的應用潛力，尤其是在藥物發現、神經毒性篩查等領域。

持續存在的問題：

• 再現性差：目前類器官的主要問題是缺乏良好的再現性，即不同實驗之間的結果不一致，導致難以復制和驗證實驗結果。
• 技術的工業化應用困難：將類器官技術從實驗室轉化到工業規模也存在很大挑戰。如何在大規模生產中保持類器官培養的一致性和可重復性是一個關鍵問題。

解決方案：

• 結合特定設備進行培養：為了克服這些問題，研究人員提出了一種解決方案，即將類器官的培養與他們的設備結合使用。這些設備可以提供非常受控的流體流動，保持細胞微環境的穩定，從而提高類器官培養的再現性。
• 工業兼容性：該方法的一個大優點是與大多數工業化的檢測和自動化過程兼容，這使得他們的技術更具前景，特別是在將來應用于大規模生產時。

類器官的應用前景：

• 藥物發現和神經毒性篩查：類器官，特別是大腦類器官，正在成為藥物發現和神經毒性篩查中的重要工具。類器官能夠模擬器官的三維結構和功能，為科學家提供更加貼近生理條件的研究平臺。
• 類器官智能化：作者還提到John Hopkinson的研究，他通過結合類器官和人工智能技術，探索類器官在智能化領域的潛力。這種結合使得類器官不僅限于傳統的實驗平臺，還可以進行更為復雜的計算和預測。

使用“duplex well”芯片：

• 芯片設計：研究人員使用一種叫做“duplex well”的高效芯片來解決類器官培養中的問題，并提高其可重復性，同時推動技術的工業化應用。該設備的設計在功能上對解決類器官培養的缺點非常有幫助。

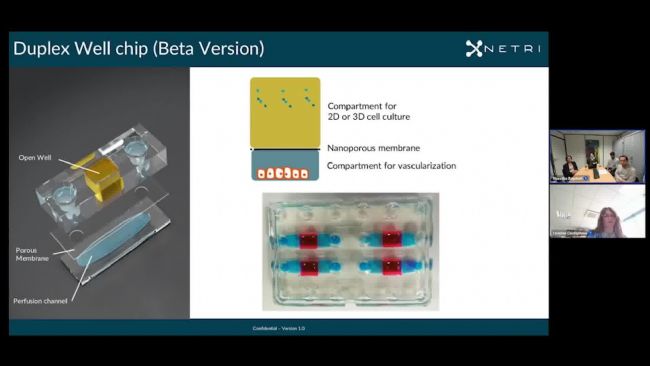

芯片結構：

• 芯片圖示：左側屏幕上顯示了芯片的示意圖。上面是從上方拍攝的設備圖像，展示了類器官在其中的培養情況。下方是免疫染色后的類器官圖像，便于觀察細胞的形態和分布。
• 雙層結構：中間的示意圖顯示了類器官和其他細胞的布局。雖然圖中展示了類器官周圍有其他細胞，但此時可以暫時忽略這些細胞，重點關注類器官的培養方式。

類器官的培養方式：

• 開放式和灌流式結構：如Naseeba提到的，芯片的上層是開放式的池，適合3D培養；而底部是灌流式的池，允許培養液流動。這種結構設計非常有利于類器官的生長，因為它既提供了足夠的空間支持三維細胞生長，又通過灌流幫助維持良好的培養環境。

膜的特性：

• 不粘附膜：類器官與膜之間的接觸較少，類器官不容易粘附在膜上，這對于類器官的培養是非常方便的。這意味著類器官能自由浮動或移動，而不受膜的限制，從而更自然地發展。

培養液流動的作用：

• 培養液流動：底部的培養液流動幫助維持培養環境的動態平衡，避免細胞沉積或培養液的不均勻分布。這種流動有助于提供均勻的營養和氧氣供應，從而促進類器官的健康生長。

優化微芯片培養：
研究背景和目標：
1. 實驗?zāi)康模?/span>

• 研究團隊的首要目標是通過優化微芯片上的類器官培養，確保大腦類器官的可重復性。團隊的工作地點是Statexocepiotec實驗室，該實驗室隸屬于CEA，并且Elo目前正在這里進行博士研究。

實驗設計與變量：
1. 實驗條件和變量：
研究團隊通過調整兩大變量來優化類器官培養：

• 胚胎體引入時間點：選擇了三個不同的時間點將胚胎體引入設備進行培養，分別是D+2、D+11和D+18。D+2、D+11和D+18代表從胚胎體發育開始的不同時間點，用來觀察不同時期引入胚胎體對類器官培養的影響。
• 培養液更換方式：研究團隊通過三種不同的方式來更換培養液，這將直接影響細胞的微環境。具體方式如下：

• 底部培養液每兩天更換一次。
  頂部培養液每兩天更換一次（對于一種條件）。
  頂部培養液每周更換一次（對于另一種條件）。
  頂部培養液完全不更換（作為第三種條件）。

2. 實驗?zāi)繕耍?/span>

• 研究的重點在于通過觀察不同培養液更換策略對微環境的影響，進而確定最佳的培養條件。這些條件的變化將影響類器官的發育，尤其是對胚胎體及類器官周圍的微環境的影響。

觀察與結論：
微環境變化的影響：

• 研究團隊特別強調，通過第三種條件（頂部培養液不更換），營養物質和各種因子只能通過擴散的方式通過膜進入培養環境。這個策略有助于了解在沒有頻繁更換培養液的情況下，類器官能否維持穩定的發育和生長。
• 微環境的穩定性：通過這種方法，研究團隊可以真實地觀察微環境穩定性對胚胎體和類器官發育的影響，尤其是長時間不更換培養液是否會影響類器官的發育。

對照組：

• 為了確保實驗結果的可靠性，研究團隊還使用了傳統的24孔板和96孔板作為對照組，與微芯片上的培養條件進行對比。這種對照實驗有助于驗證微芯片培養條件的有效性和優越性。

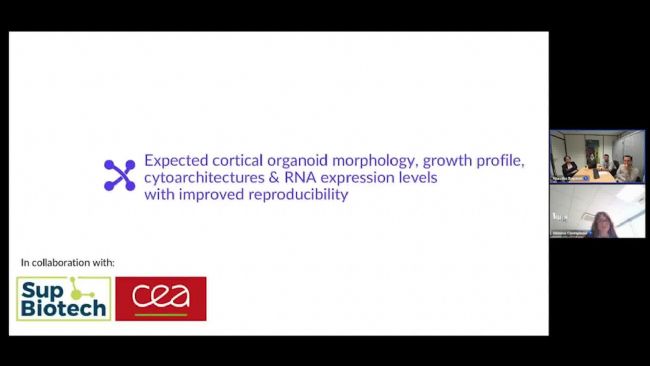

這部分內容展示了類器官在培養條件、結構重復性和基因表達方面的良好表現，強調了其在藥物篩選和毒理學研究中的潛力。研究團隊通過優化培養方法和進一步深入分析，致力于提升類器官模型的可靠性和應用范圍，為未來的生物醫學研究提供有力支持。

1. 類器官形態及培養條件的可重復性
形態觀察：

• 在培養60天后，類器官在所有條件下均成功生長。盡管從圖片上不易觀察，但實際測量數據顯示，類器官在大小上的重復性更高。
• 使用duplex well器官芯片培養的類器官呈現出預期的圓形，沒有出現異常形態。

大小分布：
在duplex well器官芯片中培養類器官，大小的重復性顯著提高。這對于后續的應用，如神經毒性測試，至關重要。高重復性確保了類器官的表征和預測結果的可靠性，避免因樣本差異導致結論的不準確。

2. 類器官的結構及細胞組成
C2架構：

• 在60天培養后，類器官的視覺結構雖然不易觀察，但在第三種培養條件下（屏幕最右側），不同樣本間的類器官形態高度相似，優于其他條件，尤其是與24孔板對照組相比。
• 類器官中囊腫的出現減少，這是有利的，因為過多的囊腫會影響類器官的功能和穩定性。
• 類器官中存在具有預期形態的玫瑰體（rosettes），且類器官邊緣的結構模式組織良好，顯示出良好的初步結構形成。

3. 轉錄水平分析
基因表達：

• 通過RT-QPCR分析了SOX2、CHIP3、BCL2和BACs等基因的表達水平。
• 各培養條件下的基因表達水平與對照組相當，但研究團隊仍需進一步深入研究，以確認表達水平的重復性和穩定性。

4. 研究總結與未來方向
研究結論：

• 腦類器官在形態學上可重復地再現了已發表的預期結構，具備正確的細胞類型和良好的空間架構。
• RNA表達水平與對照組相當，顯示出類器官在基因表達上的穩定性。
• 目前的重點是提高類器官在大小和空間架構上的重復性，并計劃進一步研究細胞類型和基因表達的深入分析。

未來研究方向：

• 研究團隊計劃將胚胎體（embryonic bodies）置入設備中，并優化培養基的更新方法。
• 下一步會構建血腦屏障（blood-brain barrier）模型，在屏障兩側培養不同類型的細胞，如側面培養周細胞（pericytes）和星形膠質細胞（astrocytes），底部通道培養腦微血管內皮細胞（brain microvascular endothelial cells）。
• 研究團隊認為，類器官在藥物篩選和毒理評估方面具有巨大潛力，特別是在神經毒性測試和化合物效果篩查方面，類器官的高重復性為可靠的預測結果提供了保障。

5. 應用前景

• 類器官作為細胞培養模型，能夠模擬人體組織的復雜結構和功能，為藥物研發和疾病研究提供了更為精準和可靠的平臺。
• 通過類器官的高重復性和穩定性，可以進行大規模的藥物篩選，減少實驗誤差，提高研究效率。
• 未來，結合血腦屏障模型，類器官有望在神經科學和腦相關疾病研究中發揮更重要的作用，提供更接近真實生理條件的研究環境。
